GalvaLIMS – system dla laboratorium zakładowego w galwanizerni
GalvaLIMS porządkuje kontrolę kąpieli od pobrania próbki do zatwierdzonego protokołu, od razu pokazuje, która wanna wyszła poza zakres, i przechowuje pełną historię każdej wanny na audyt.
Laboratorium zakładowe bez zeszytów i arkuszy
Typowa sytuacja bez systemu:
- wyniki w zeszytach, arkuszach Excel i mailach, rozproszone między laboratorium a halami;
- technolog dowiaduje się o odchyleniu z opóźnieniem, a zalecona korekta „gdzieś była zapisana”;
- przed audytem klienta trzeba ręcznie zbierać historię kąpieli z wielu miesięcy;
- brak jasności, kto wykonał analizę, kto ją sprawdził i czy coś później poprawiano;
- nowa osoba w laboratorium nie ma gdzie podejrzeć, jak dana wanna zachowywała się wcześniej.
Galwanizernie z własnym laboratorium
Cynkowanie, cynk-nikiel, niklowanie, chromowanie, pasywacje, odtłuszczanie i kontrola ścieków – szczególnie zakłady z kilkoma halami lub liniami, w których laboratorium obsługuje wiele wanien. Szerzej: każdy zakład, którego laboratorium regularnie bada te same obiekty procesowe i potrzebuje ich historii w czasie.
- laboranci – wpisują wyniki;
- kierownik laboratorium – zatwierdza;
- technolodzy i kierownicy produkcji – dostają protokoły i śledzą swoje wanny w trybie podglądu;
- dział jakości – dokumentacja na audyty.
GalvaLIMS powstał w działającym laboratorium galwanicznym i odpowiada na jego codzienne problemy – od praktyków dla praktyków.
Próbka z numerem i szablonem analizy
Numer próbki nadaje się automatycznie (NNNN-RR, ciągły w roku). Laborant wybiera wydział i wannę, a szablon analizy z parametrami, jednostkami i zakresami optymalnymi dodaje się sam. Wanny badane regularnie duplikuje się jednym kliknięciem – nowa próbka powstaje z tymi samymi parametrami.

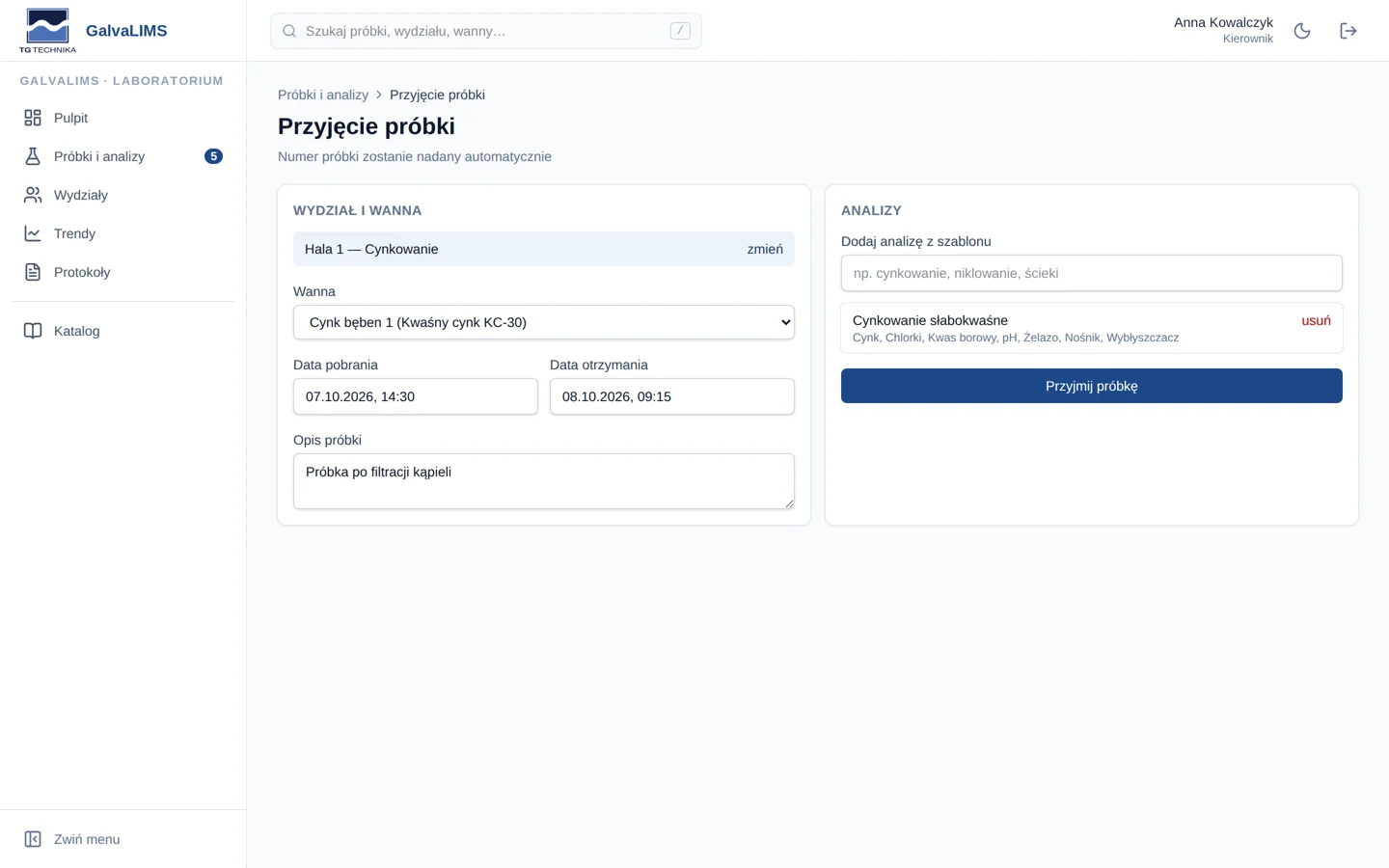

Przyjęcie próbki: wydział, wanna, szablon dodany automatycznie.

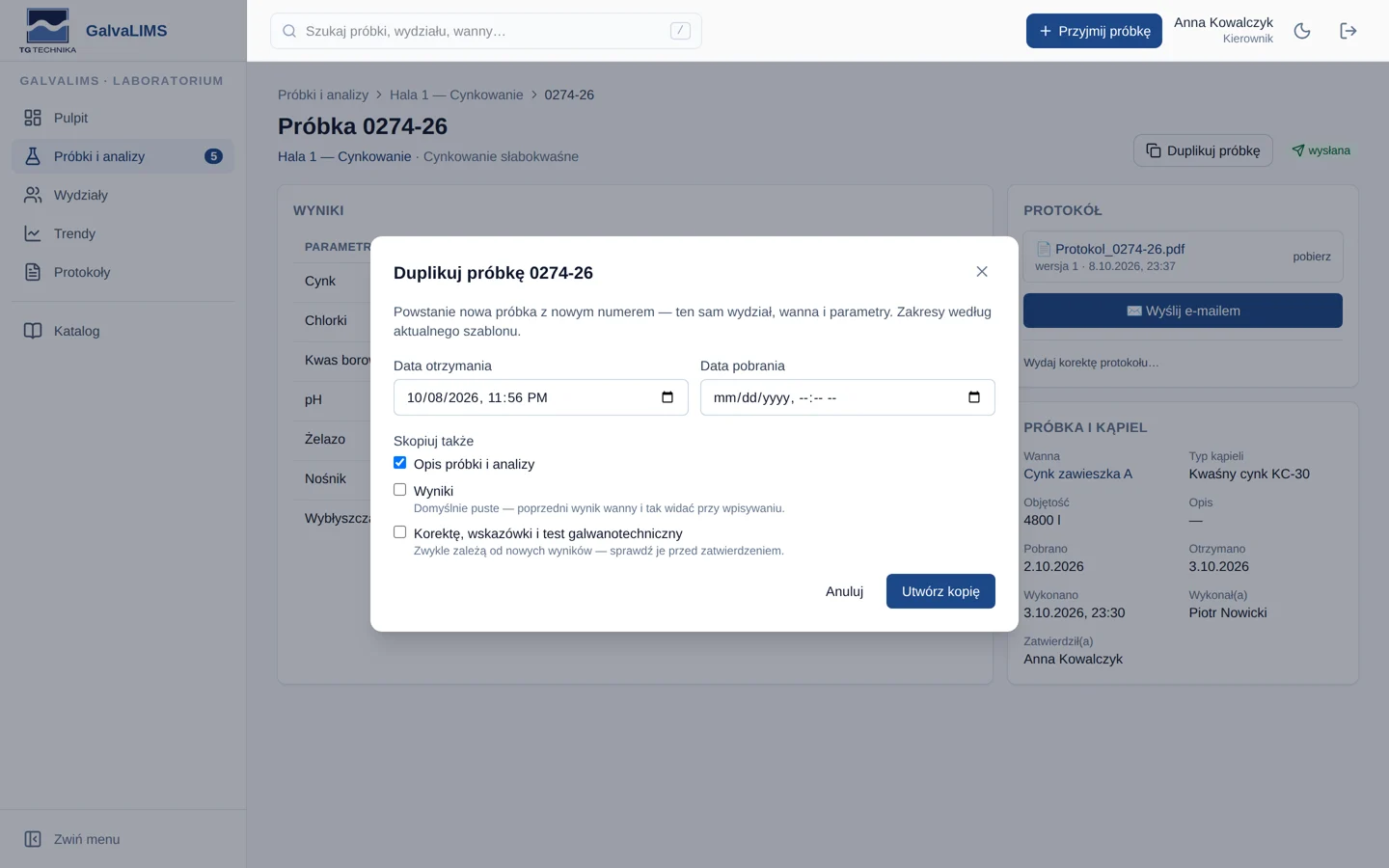

Duplikowanie próbki dla wanien badanych regularnie.
Wpisywanie jak w arkuszu, z historią wanny obok
Wartość, Enter, następny parametr – GalvaLIMS rozumie zapisy typu 28,4, <10 mg/l, >200. Wynik poza zakresem od razu robi się czerwony z oznaczeniem „powyżej” lub „poniżej”. Przy każdym parametrze jest mini-wykres historii wanny i poprzedni wynik ze strzałką trendu; po najechaniu widać większy wykres z wartościami.
Pola zalecanej korekty (np. „dodać 1,3 kg kwasu borowego na 100 l kąpieli”), wskazówek i testu galwanotechnicznego. Wygodne także na tablecie przy linii.

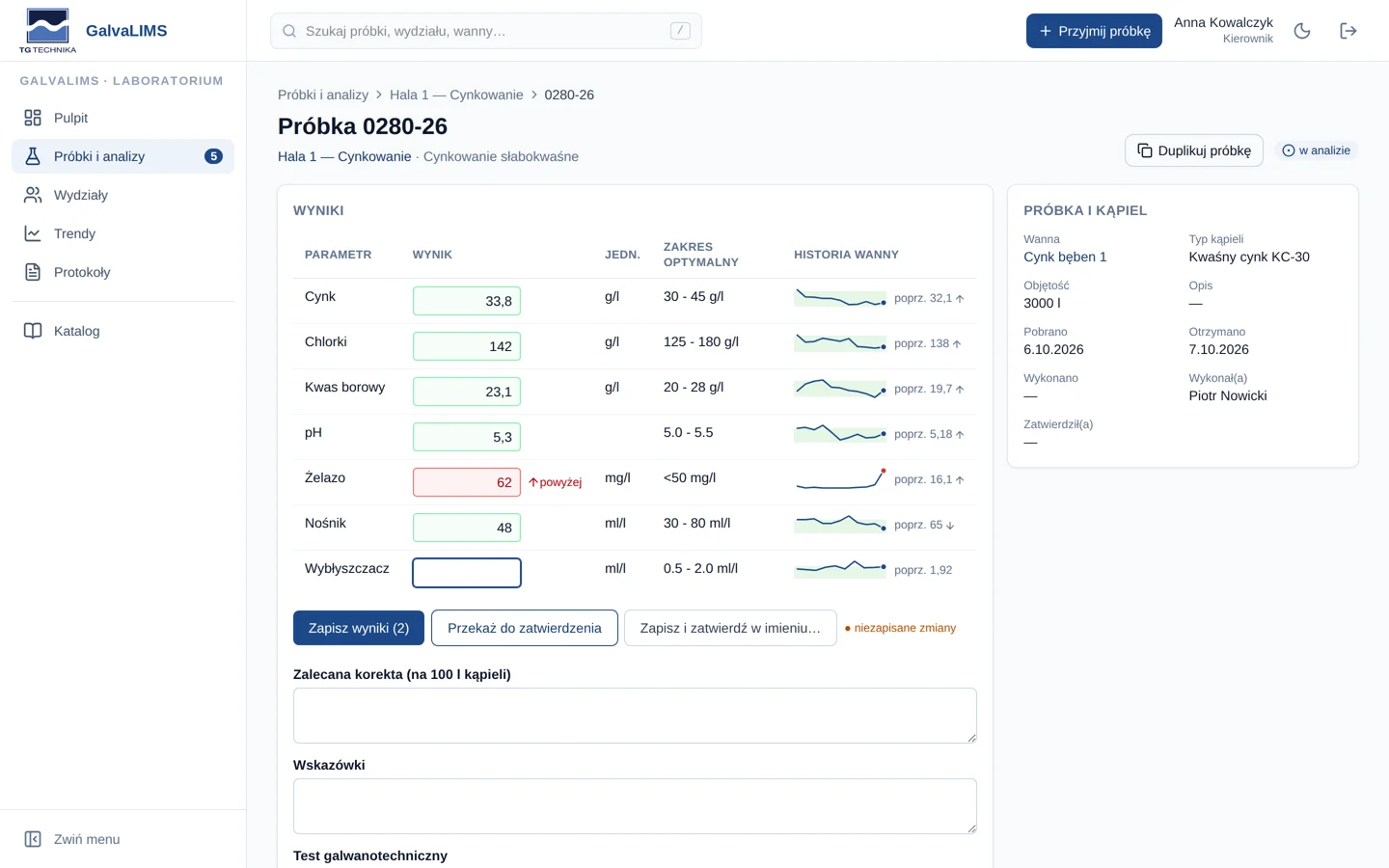

Wynik poza zakresem widać w chwili wpisania.

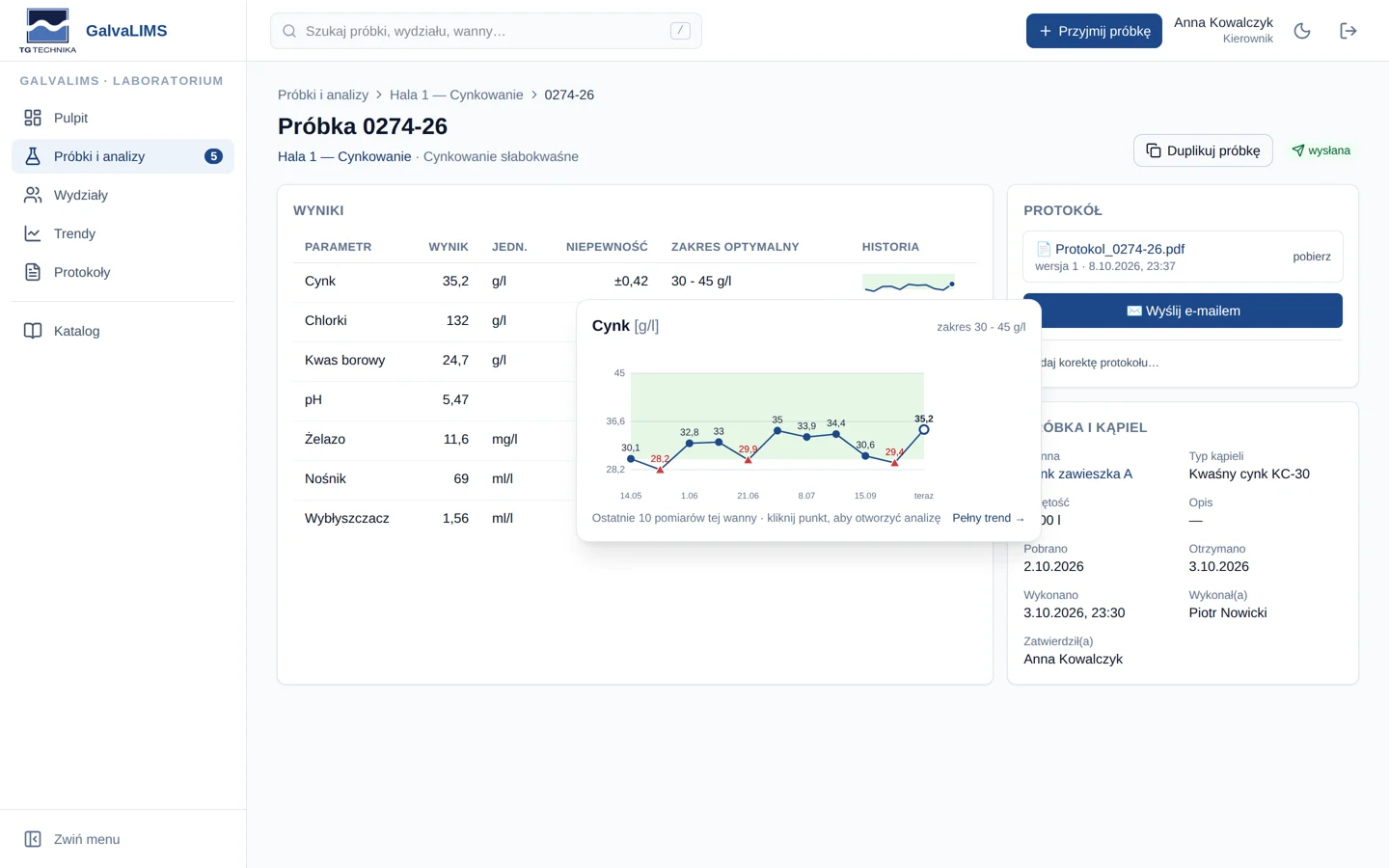

Historia parametru po najechaniu na mini-wykres.
Zasada czterech oczu i pełna odpowiedzialność
Statusy: przyjęta → w analizie → do zatwierdzenia → zatwierdzona → wysłana. Osoba, która wykonała analizę, nie może jej sama zatwierdzić (można to wyłączyć). Kierownik zatwierdza albo zwraca analizę do poprawy z podaniem powodu. Każde zatwierdzenie i każda poprawka zostają w historii zmian.

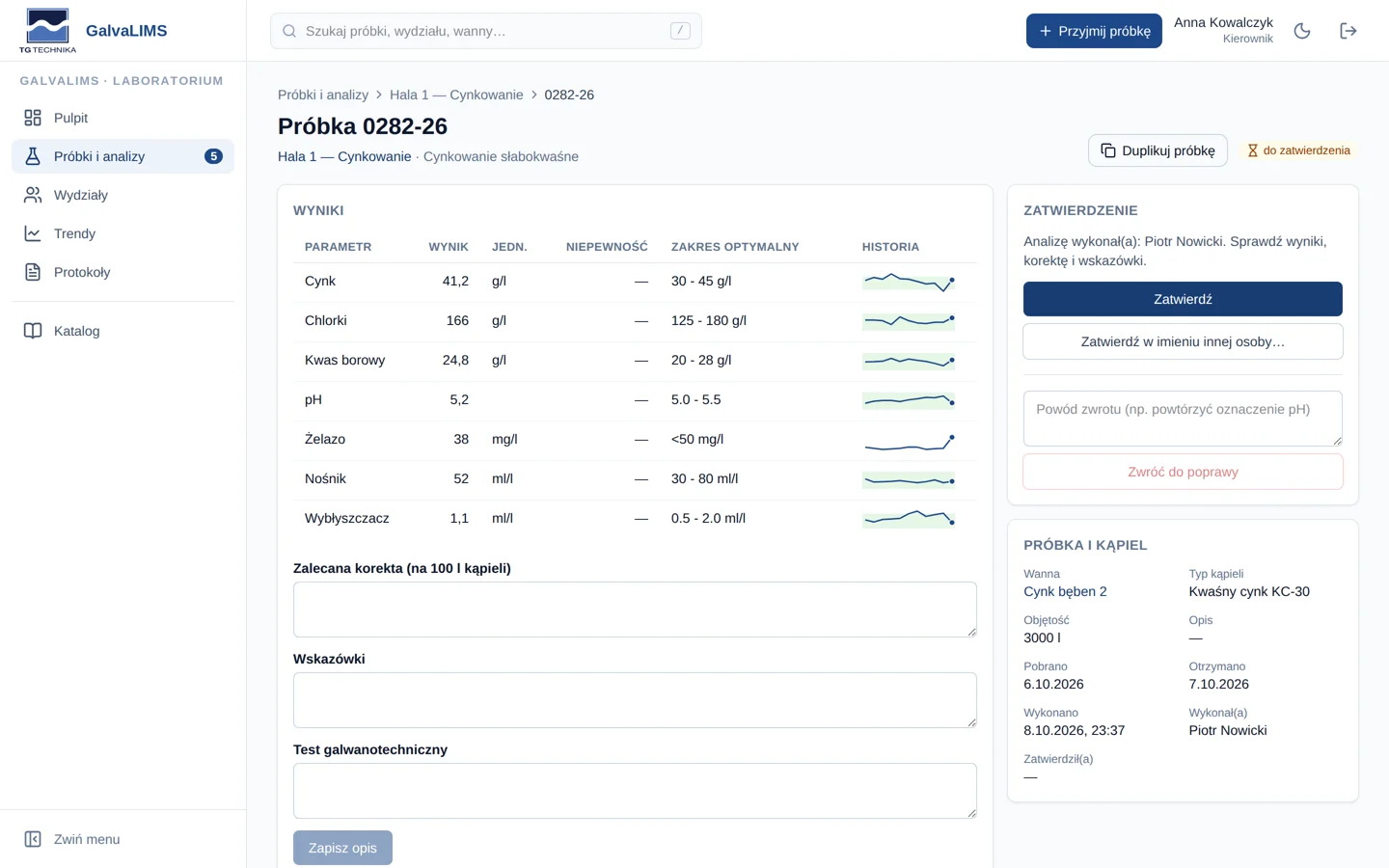

Zatwierdzenie albo zwrot do poprawy.

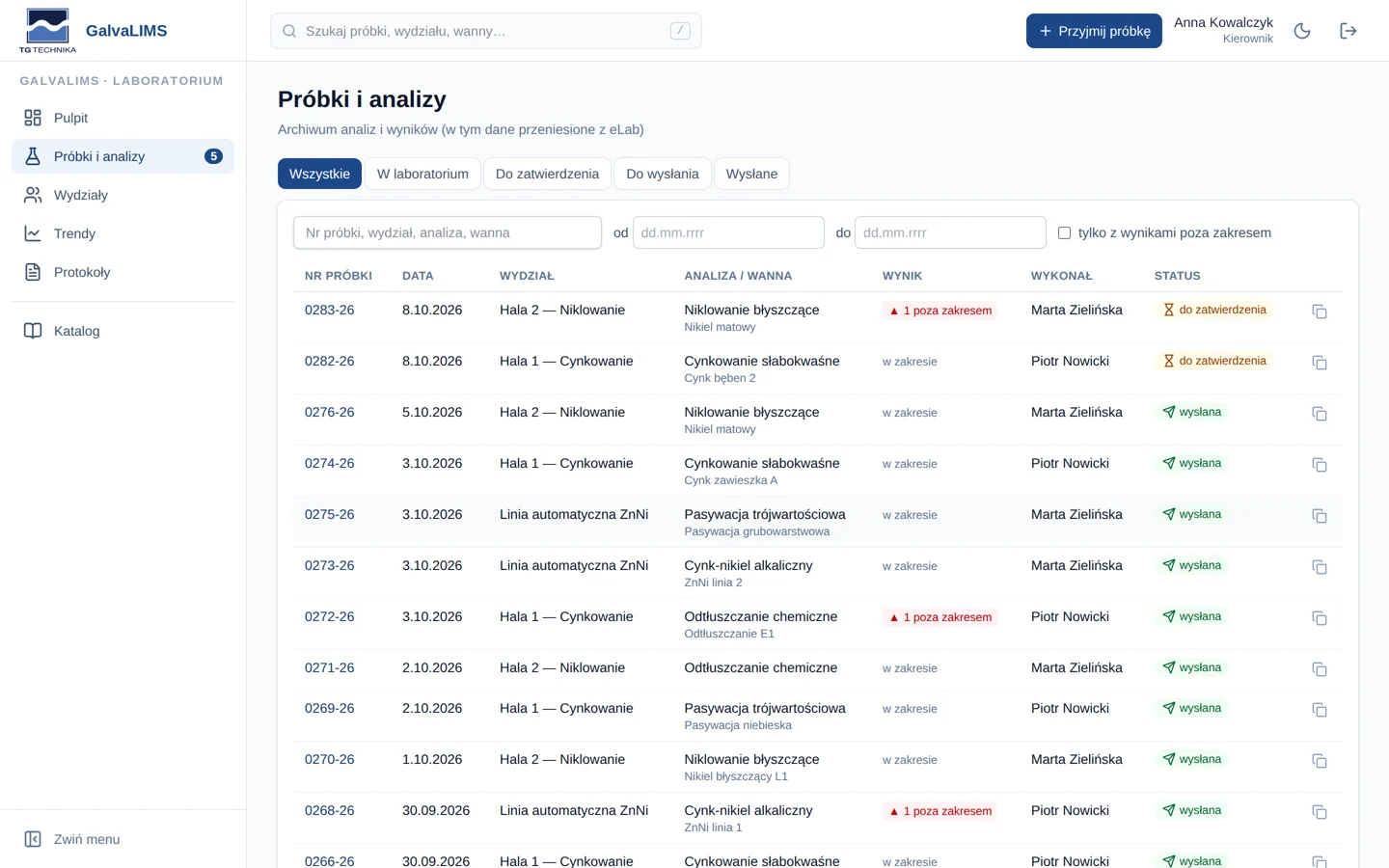

Archiwum próbek i analiz ze statusami i oznaczeniem odchyleń.
Protokół PDF trafia do technologa wydziału
Czytelny protokół: podsumowanie odchyleń na górze, położenie wyniku w zakresie i ocena, mini-historia wanny i ramka zalecanej korekty. Po polsku i po angielsku – przydaje się, gdy dokumentację oglądają zagraniczni klienci lub audytorzy.
Korekta protokołu tworzy nową wersję, a poprzednia zostaje w archiwum. Każdy plik ma sumę kontrolną SHA-256, więc wydany protokół jest niezmienny. Wysyłka e-mailem do technologa wydziału (i wskazanych osób) z gotową treścią – ręcznie albo automatycznie po zatwierdzeniu.

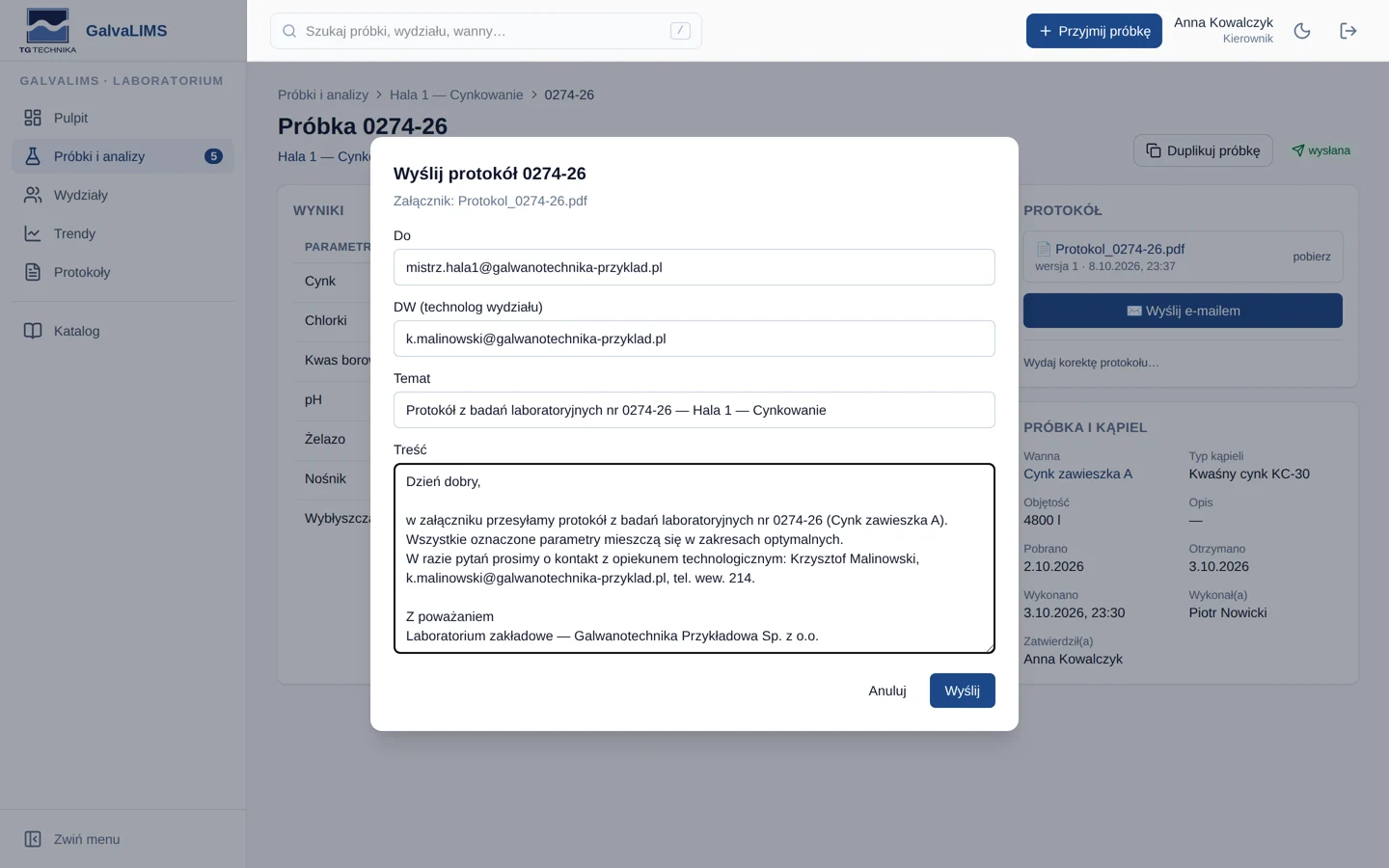

Wysyłka protokołu do technologa wydziału.

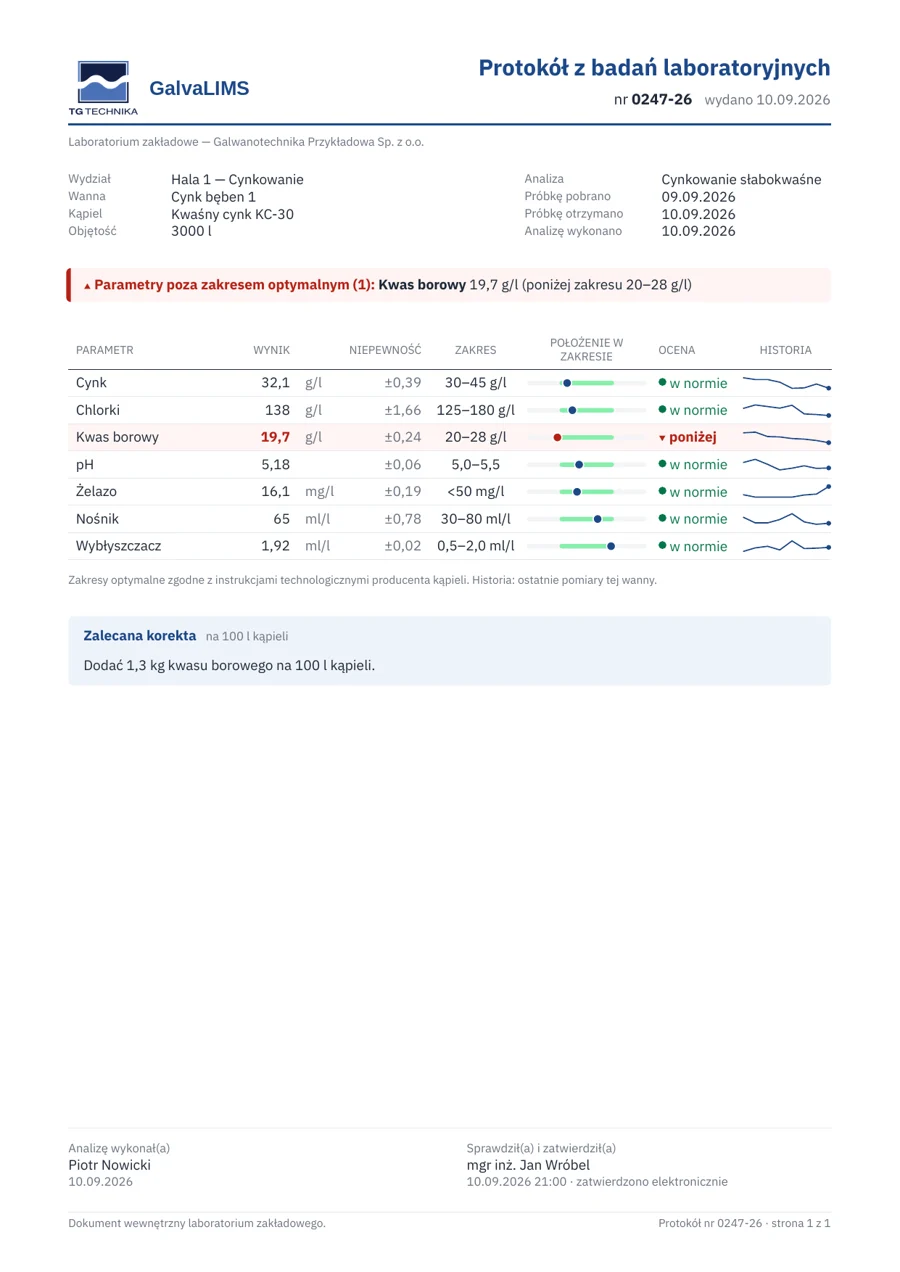

Przykładowy protokół z parametrem poza zakresem i zaleconą korektą.
Każda wanna pod kontrolą

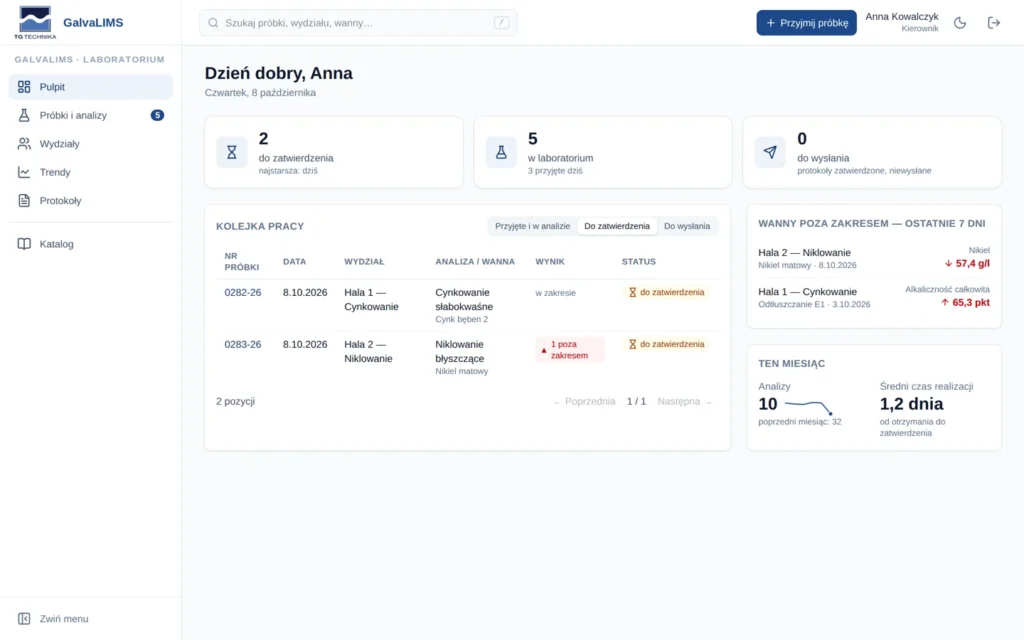

Pulpit pokazuje kolejkę pracy laboratorium, wanny poza zakresem z ostatnich 7 dni, liczbę analiz i średni czas od przyjęcia do zatwierdzenia. Trend parametru wanny w czasie ma pasmo zakresu optymalnego (rok, 3 lata, całość), a pod wykresem tabela wyników z oznaczeniem odchyleń – gotowe zestawienie na audyt. Globalna wyszukiwarka znajduje próbkę, wydział i wannę.

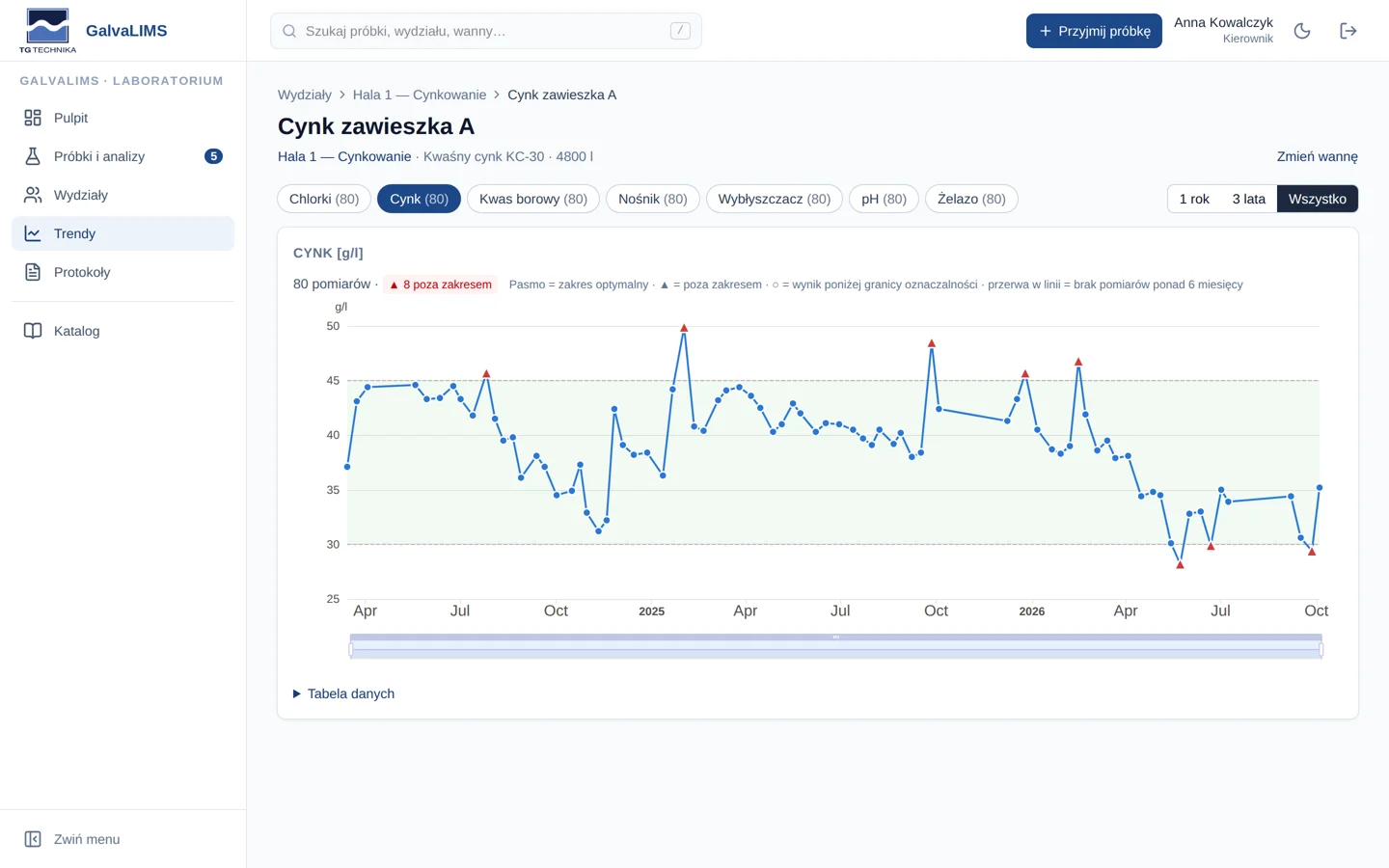

Trend parametru wanny z pasmem zakresu optymalnego.

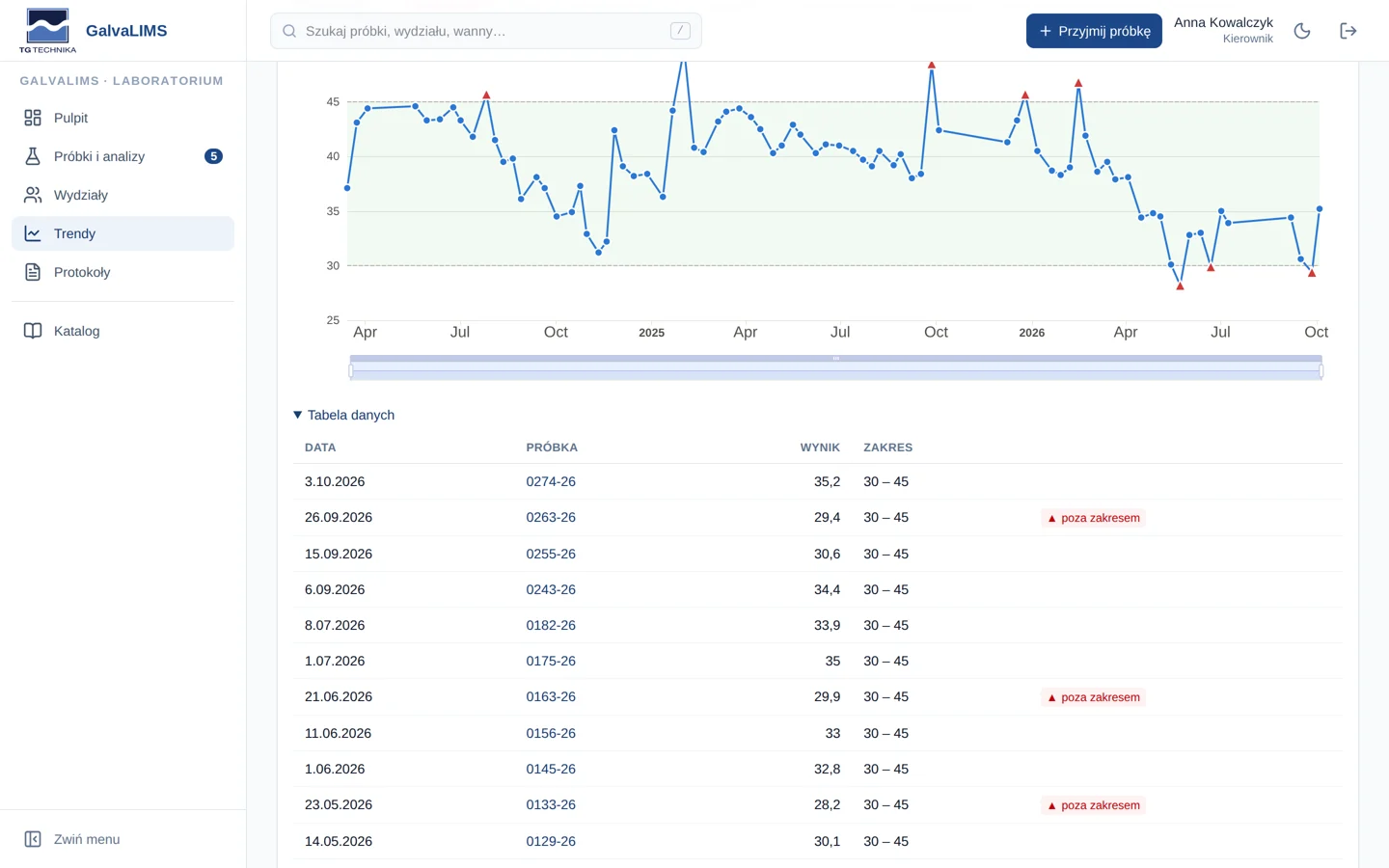

Tabela wyników wanny pod wykresem – zestawienie na audyt.
Szablony analiz i zakresy z wersjami
Zmiana zakresów w szablonie tworzy nową wersję, a stare analizy zachowują zakresy z dnia badania. Widać, w ilu analizach użyto danej wersji i których wanien dotyczy. Słownik parametrów ma nazwy angielskie, aliasy i łączenie duplikatów.

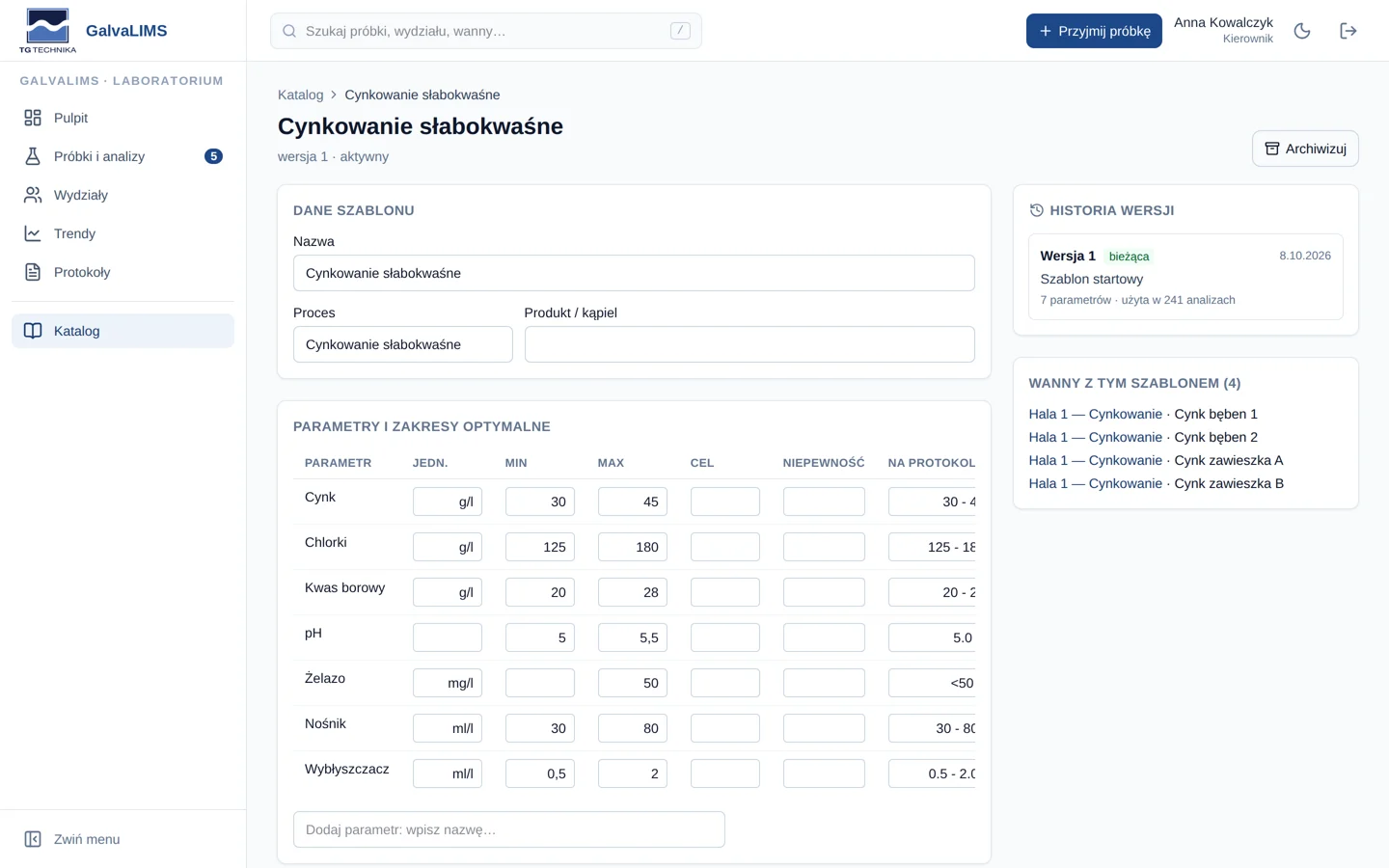

Zakresy optymalne z historią wersji i listą wanien.

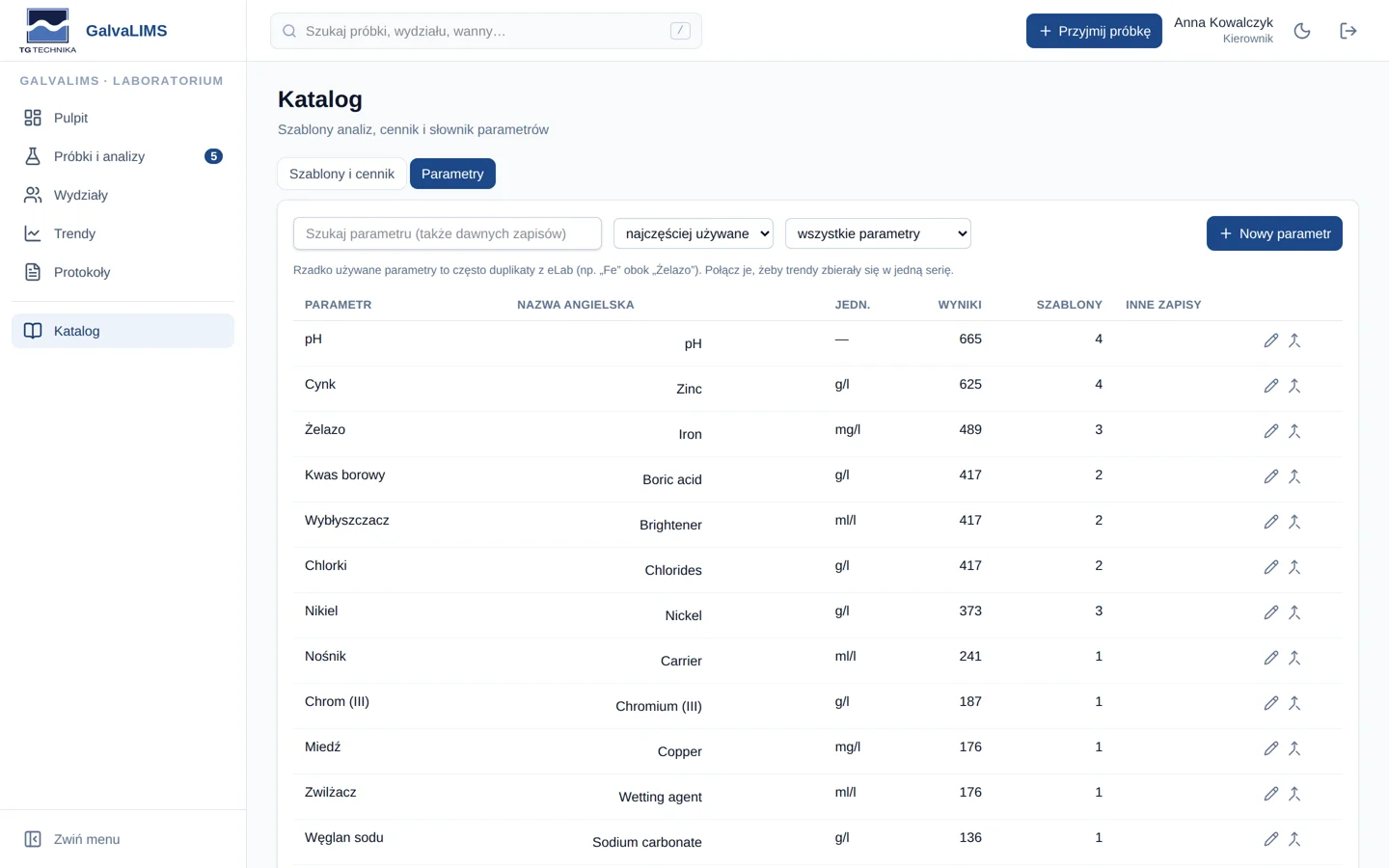

Słownik parametrów z nazwami angielskimi.
Podgląd wyników dla technologów – bez możliwości zmian
Role i uprawnienia ustawia się w aplikacji. Np. osobna rola „Technolog (podgląd)”: technolog widzi wyniki, trendy i protokoły swoich wanien, ale niczego nie zmienia. Przy wydziale jest technolog odpowiedzialny i osoby, które dostają protokoły – także tylko z wybranych wanien.

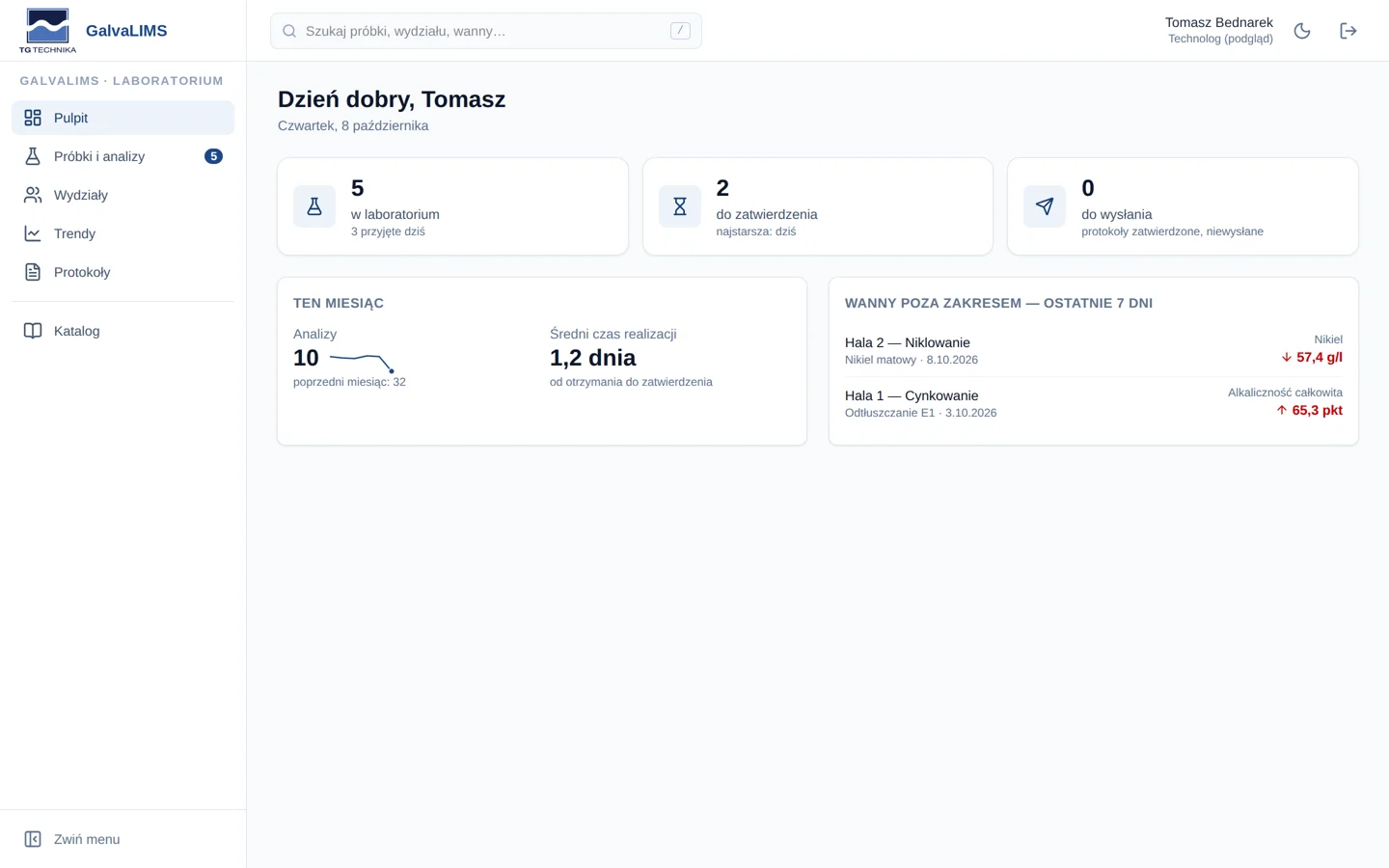

Widok technologa: wyniki i odchylenia swoich wanien.

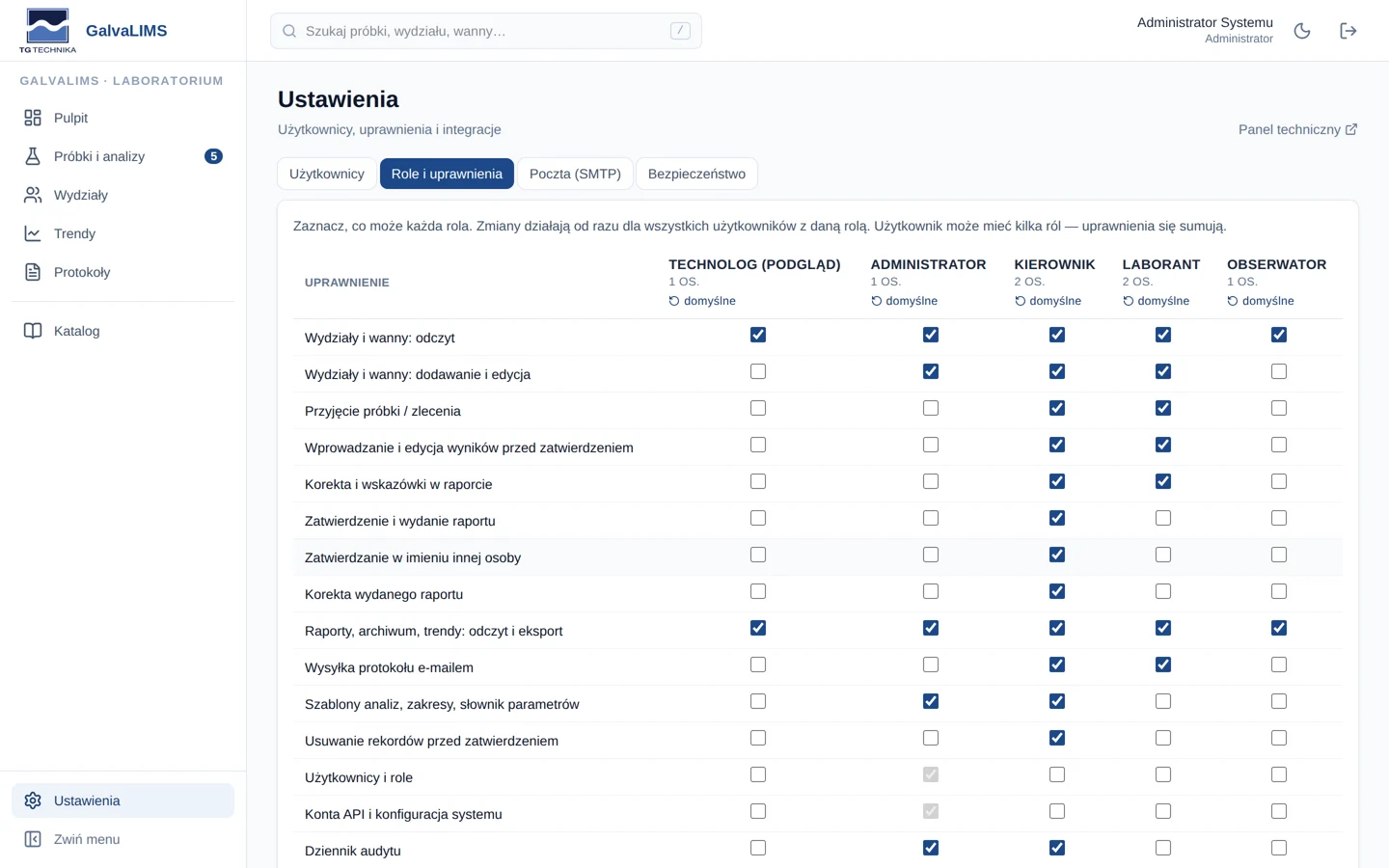

Role i uprawnienia, w tym „Technolog (podgląd)”.
Dane laboratorium pod kontrolą
- logowanie dwuskładnikowe (aplikacja uwierzytelniająca, klucze dostępu) – wymagane lub opcjonalne;
- pełna historia zmian: kto, kiedy i co zmienił, łącznie z zatwierdzeniami;
- haszowanie haseł (Argon2), szyfrowane dane dostępowe do poczty;
- automatyczne kopie zapasowe bazy i plików z cotygodniowym testem odtworzenia;
- konfiguracja poczty, użytkowników i ról w panelu aplikacji;
- udokumentowane API do integracji z innymi systemami zakładu (np. dashboard produkcji).
Historia wanien nie przepada
GalvaLIMS powstał jako następca wieloletniego, starszego systemu laboratoryjnego i przeniósł z niego całą historię – ok. 25 tys. analiz i 93 tys. wyników – z walidacją zgodności. Narzędzia migracji porządkują dane: naprawiają kodowanie znaków, łączą warianty nazw parametrów i wanien, a człowiek zatwierdza propozycje.
Zakres przeniesienia z konkretnego systemu lub arkuszy ustalamy indywidualnie.
Jak wdrażamy GalvaLIMS w zakładzie
Serwer zakładu albo chmura
GalvaLIMS instalujemy na serwerze zakładu – dane laboratorium nie opuszczają firmy – albo uruchamiamy w chmurze. Formę wdrożenia ustalamy indywidualnie.
Wycena indywidualna
Wdrożenie i przeniesienie danych z arkuszy lub dotychczasowego systemu wyceniamy indywidualnie – zależnie od zakresu wdrożenia i ilości przenoszonych danych.
Rozwiązania dopasowane do klienta
GalvaLIMS rozbudowujemy pod potrzeby zakładu, np.:
- kalkulator korekt – wyliczanie dolewek na podstawie wyniku i objętości wanny;
- harmonogram analiz – przypomnienia o wannach, które dawno nie były badane;
- inne typy badań – np. komora solna, pomiary grubości powłok (XRF);
- połączenie z PLC linii produkcyjnej – korelacja wyników analiz z danymi procesu (schemat niżej).
Zakres ustalamy wspólnie z zakładem.
Połączenie z PLC linii produkcyjnej
Na życzenie zakładu GalvaLIMS można połączyć ze sterownikiem PLC linii produkcyjnej. Dane procesu – np. temperatury kąpieli, prąd i napięcie prostowników, czasy obróbki czy ilości dolewek – trafiają wtedy do GalvaLIMS obok wyników analiz laboratorium.
Technolog widzi na jednym wykresie, jak zmieniały się parametry kąpieli i warunki pracy linii. Ułatwia to szukanie przyczyn odchyleń i ocenę, czy zalecona korekta zadziałała. Zakres danych i sposób połączenia ze sterownikiem ustalamy indywidualnie dla linii.

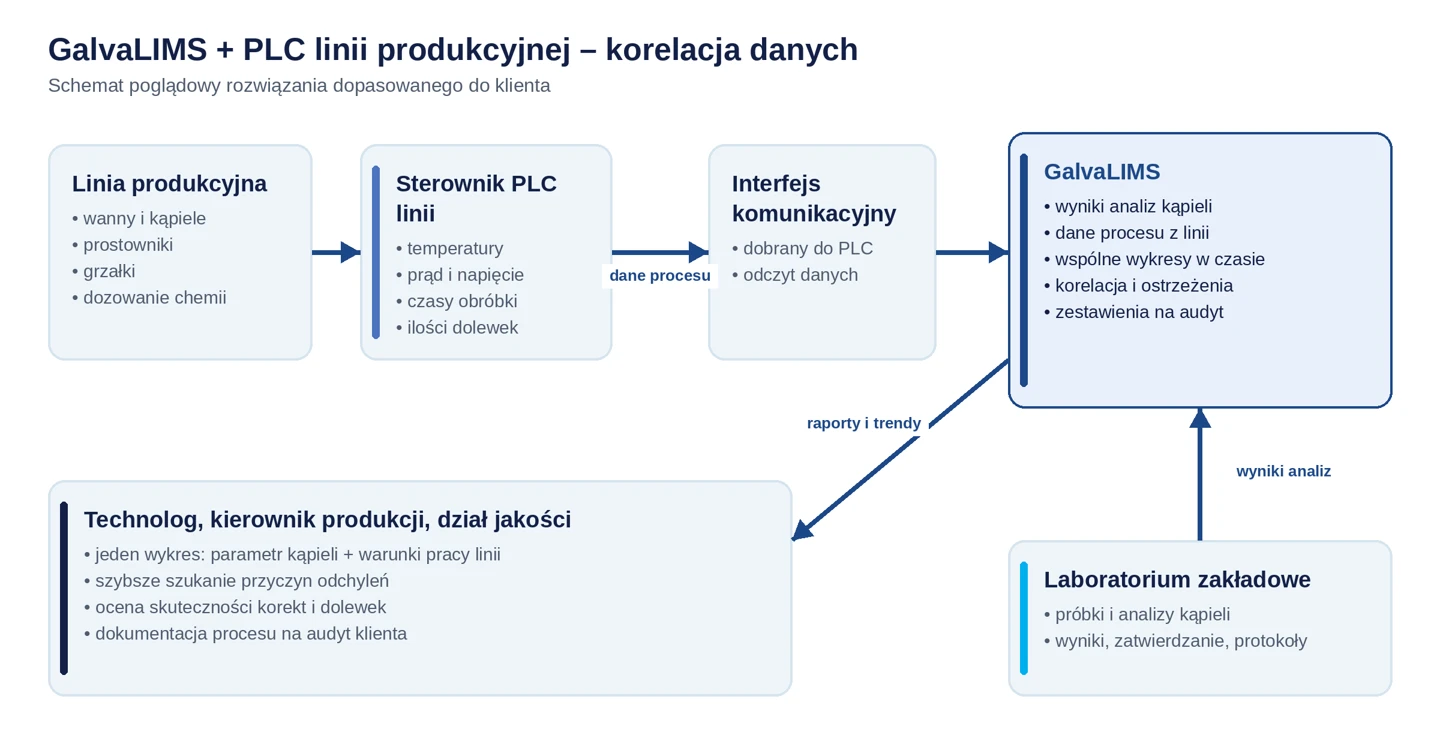

Schemat poglądowy – funkcja realizowana jako rozwiązanie dopasowane do klienta.
Komputer, tablet i telefon – w trybie jasnym albo ciemnym

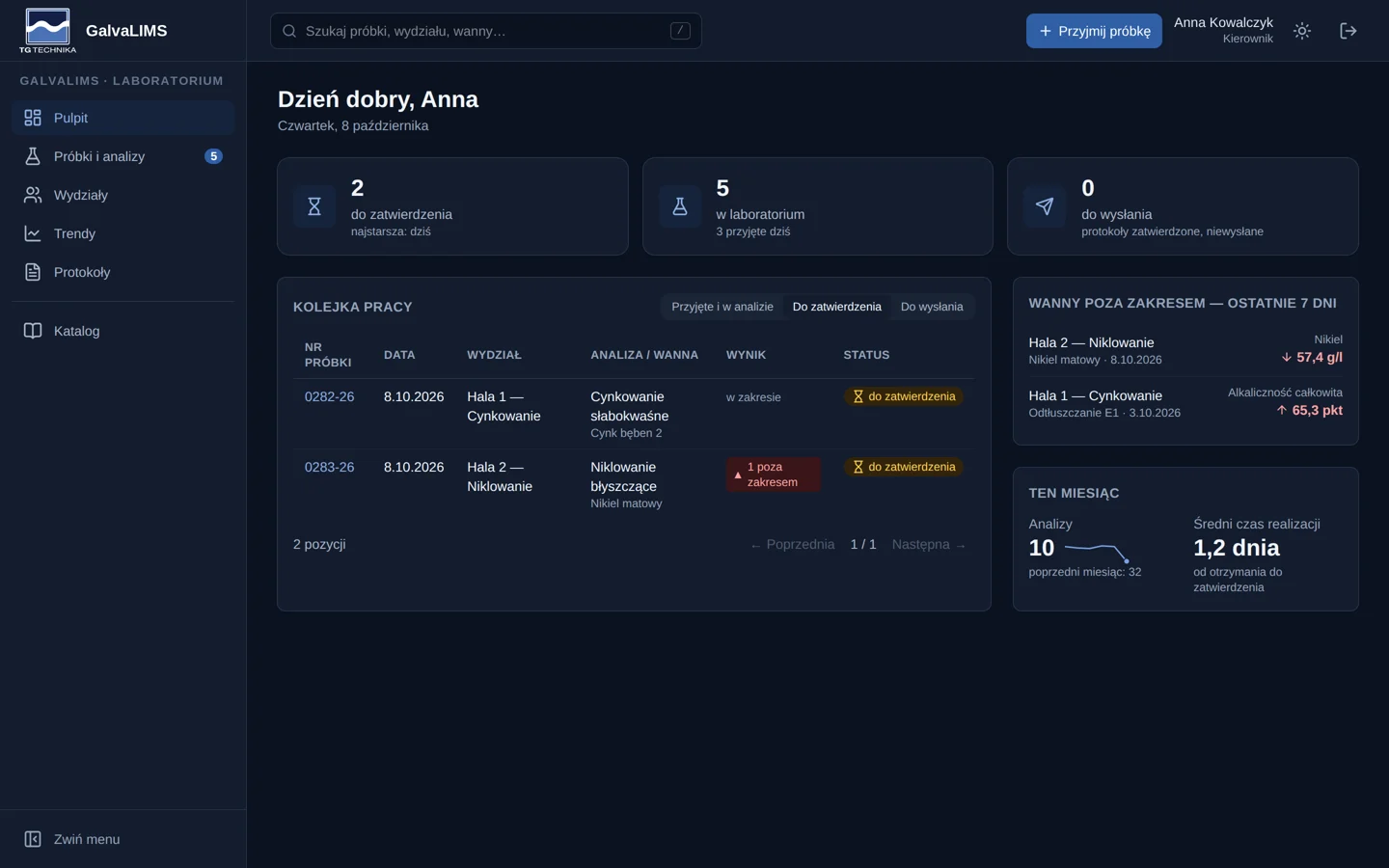

Tryb ciemny.

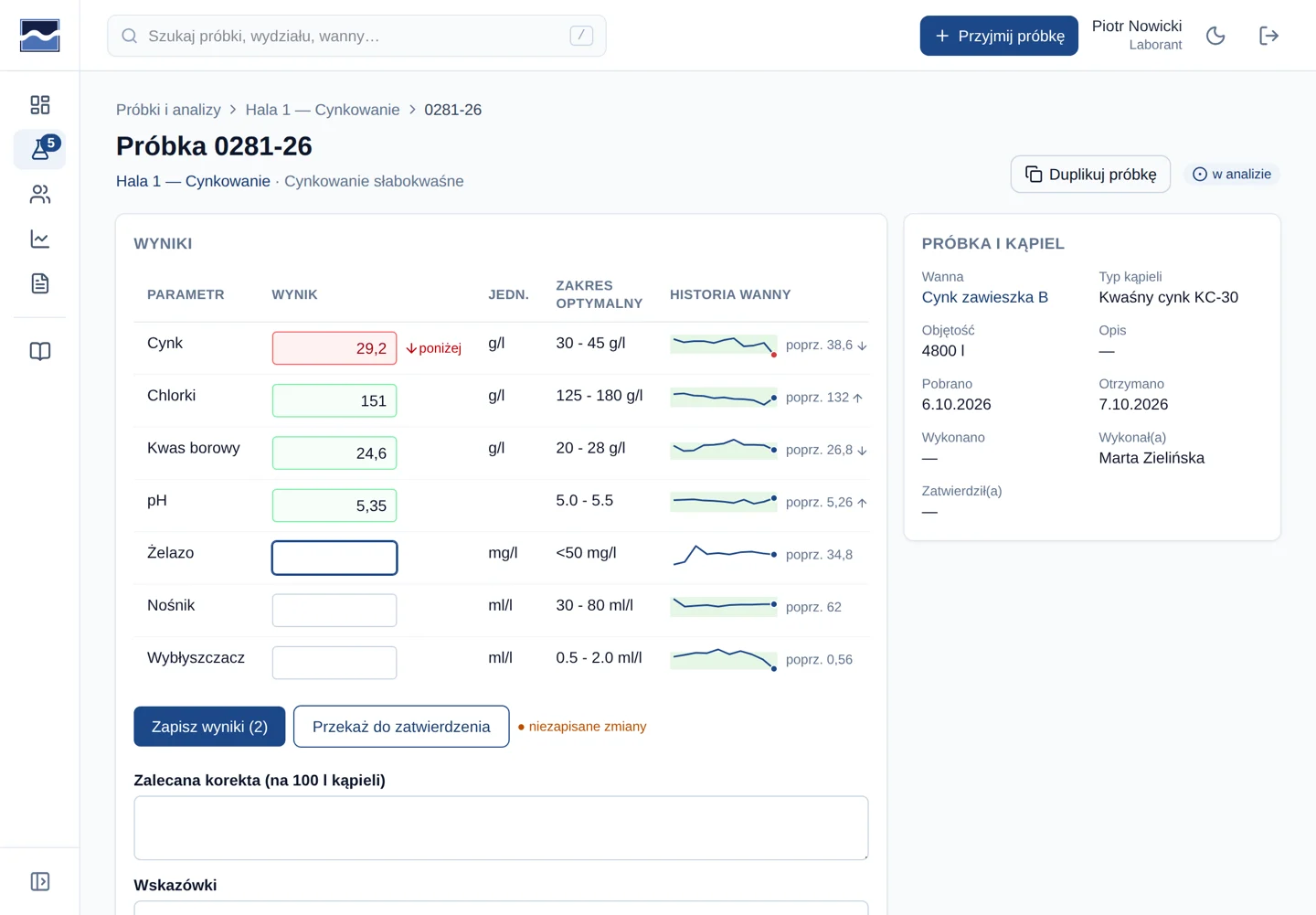

Wpisywanie wyników na tablecie przy linii.

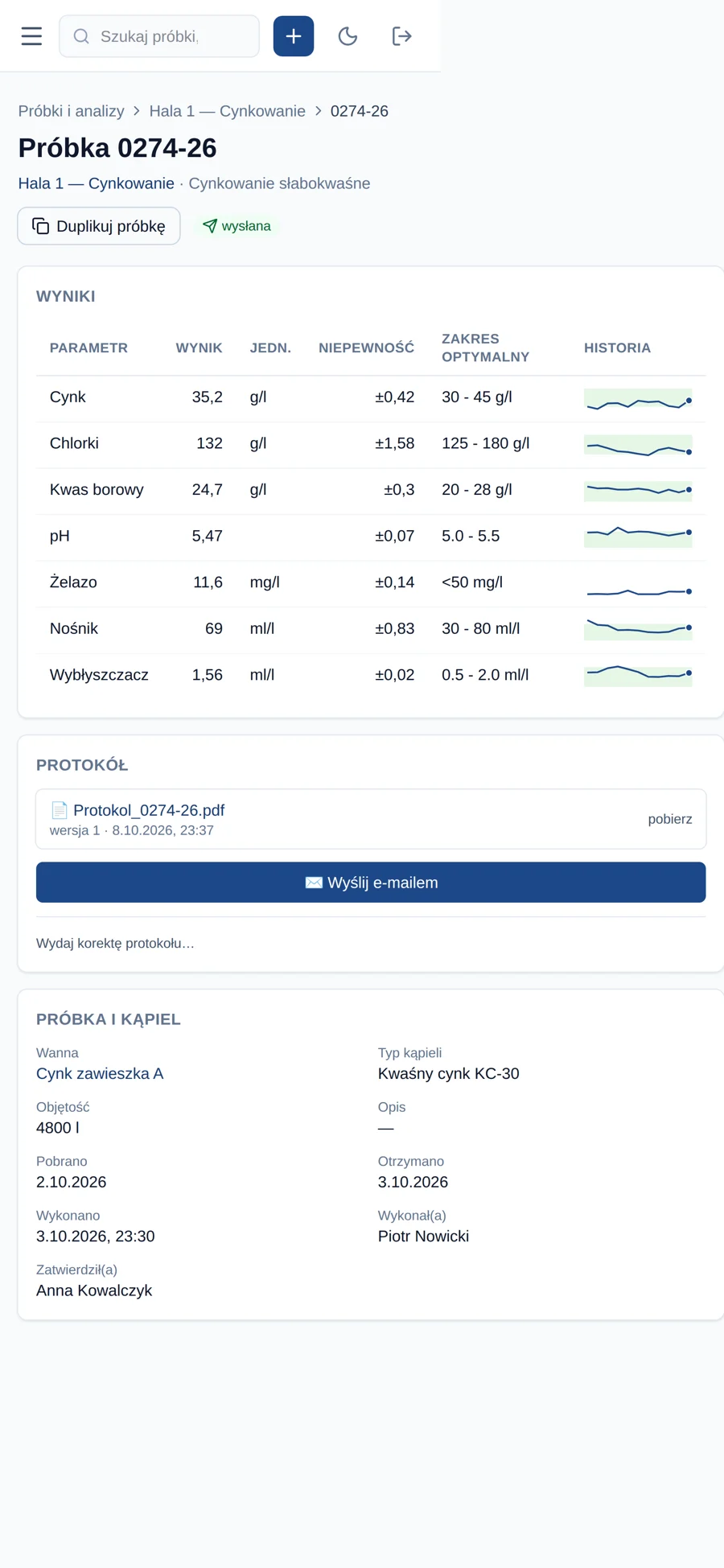

Szczegóły analizy na telefonie.
Co zyskuje zakład
Szybsza reakcja na odchylenia
Wynik poza zakresem widać w chwili wpisania, na pulpicie i w protokole, który od razu trafia do technologa wydziału.
Korekty z historią
Przy następnej analizie widać, co zalecono i czy pomogło.
Audyt bez szukania
Trend i tabela wyników dowolnej wanny z całego okresu, w PDF lub na ekranie, w dwóch językach.
Jasna odpowiedzialność
Kto wykonał, kto zatwierdził, co i kiedy poprawiono.
Mniej przepisywania
Wynik wpisany raz trafia do protokołu, trendu i archiwum.
Wiedza zostaje w firmie
Historia każdej wanny jest dostępna także dla nowych pracowników.
Dane na zrzutach ekranu są fikcyjne. GalvaLIMS ułatwia przygotowanie dokumentacji laboratorium na audyty klientów; nie jest systemem akredytowanym.
Zobacz GalvaLIMS na żywo
Pokażemy GalvaLIMS na przykładowych danych i omówimy, jak przenieść historię wanien z Waszych arkuszy lub dotychczasowego systemu.
