Zawieszki tytanowe do anodowania aluminium
Tytanowe zawieszki, talerze, ramki i klamry Lorenzini do anodowania (eloksalowania) aluminium – standardowe i projektowane pod detal.
Wyposażenie tytanowe do anodowania
Lorenzini z Villafranca Padovana (Padwa, Włochy) produkuje narzędzia i wyposażenie z tytanu dla anodowania i galwanotechniki. Oprócz standardowych zawieszek, talerzy i ramek, sprawdzonych u klientów we Włoszech i za granicą, projektuje i wykonuje dowolne konstrukcje tytanowe według wymagań klienta.
Zawieszki, talerze i ramki

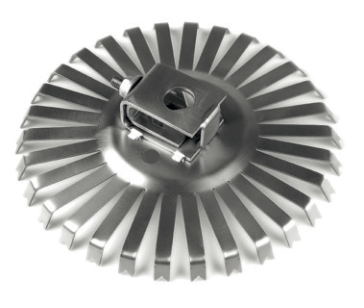

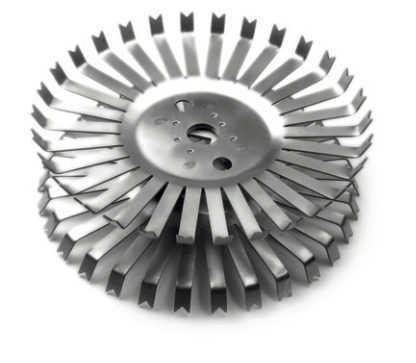

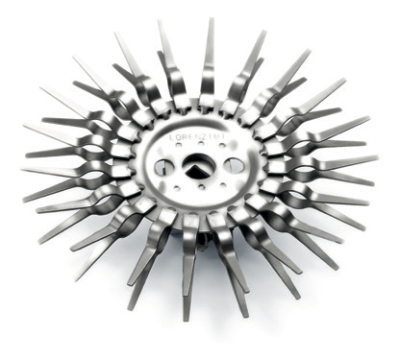

Talerze tytanowe

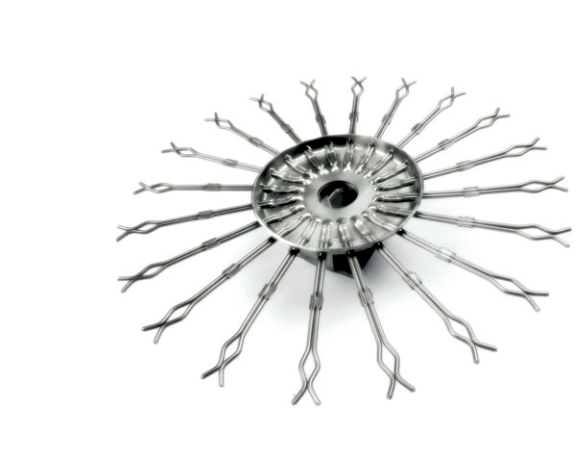

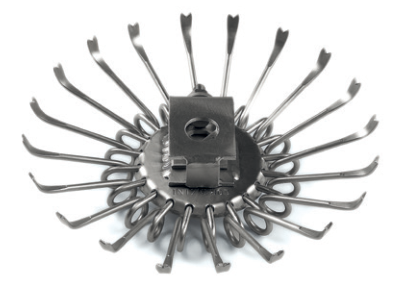

Okrągłe talerze z klamrami lub sprężynami drucianymi, także do śrub.
Ramki prostokątne
Ramki tłoczone, z klamrami zgrzewanymi i druciane, montowane kołnierzem na pręcie.

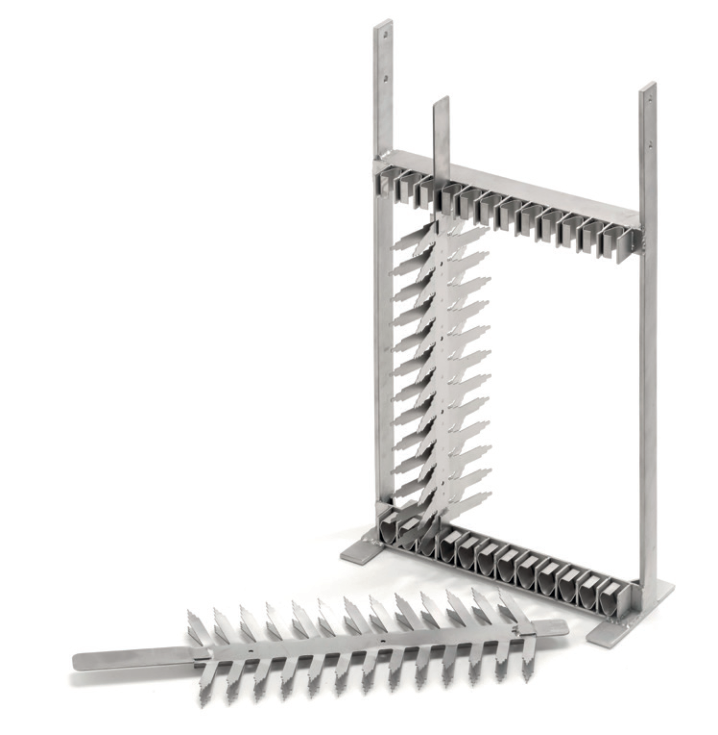

Zawieszki pionowe
Zawieszki 4-stronne o długości 600–1000 mm z hakiem 200 mm.
Zawieszki specjalne
Zawieszki projektowane pod detal i linię, z mocowaniem bagnetowym.
Konstrukcja zawieszek a bezpieczeństwo procesu
Zawieszka do anodowania aluminium podtrzymuje detal i doprowadza do niego prąd – każdy punkt styku musi więc pewnie dociskać detal przez cały cykl. Zawieszki Lorenzini są wykonane z tytanu, odpornego na szeroki zakres kwasów i zasad oraz na wielokrotne cykle obróbki; mają klamry lub sprężyny o dobranej grubości (1,2 lub 1,6 mm) i pręt nośny 9,5 lub 12,7 mm.
Konstrukcja musi też pasować do linii: do wymiarów wanny, belki i sposobu załadunku. Na linie zrobotyzowane Lorenzini wykonuje ramy z mocowaniem bagnetowym i tolerancją do 0,2 mm. Dobrze dopasowane zawieszki galwaniczne ułatwiają pracę operatorów i ograniczają ryzyko uszkodzenia detali i wyposażenia.
Czyszczenie i konserwacja oprzyrządowania

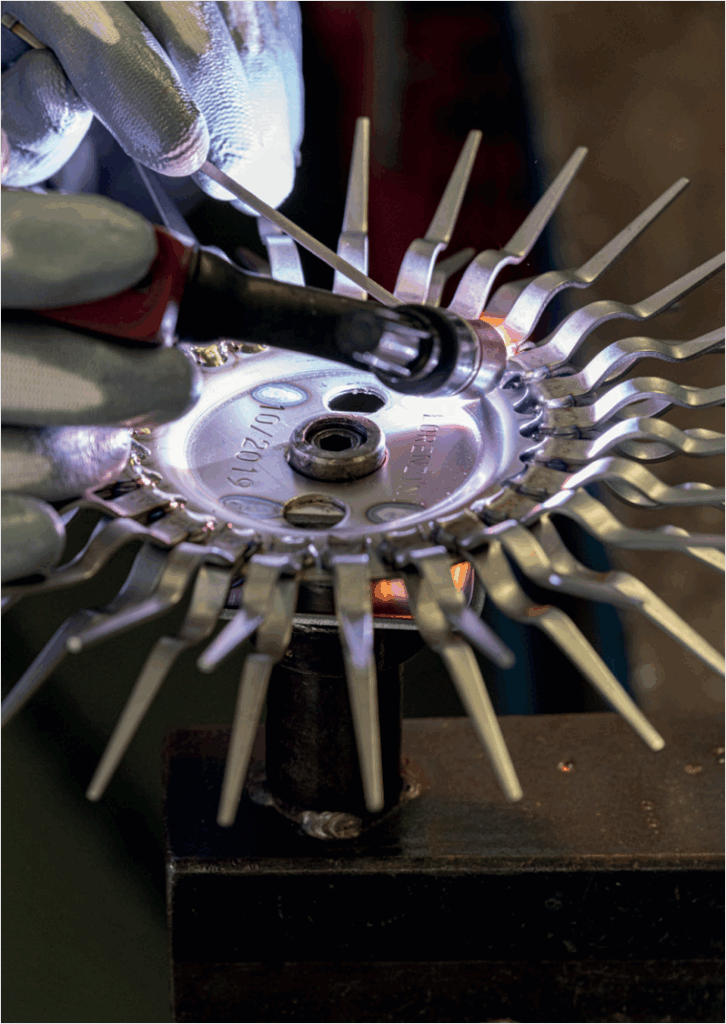

Z każdym cyklem na zawieszkach – zwłaszcza w miejscach styku – zbierają się pozostałości procesu. Zawieszki czyści się więc regularnie, a klamry i sprężyny okresowo przegląda: zużyty albo odkształcony styk gorzej dociska detal.
Klamry, sprężyny i pręty tytanowe są dostępne osobno, razem z kołnierzami, śrubami i nakrętkami, więc zużyte elementy wymienia się bez wykonywania nowej zawieszki. Takie przeglądy pozwalają utrzymać stabilną produkcję bez nieplanowanych przestojów.
Wpływ zawieszek galwanicznych na jakość i powtarzalność produkcji
Wynik anodowania zależy od rozmieszczenia detali na zawieszce. Detale nie mogą się wzajemnie zasłaniać, a każdy musi mieć swobodny dostęp do kąpieli i bezpieczny odstęp od sąsiednich detali i wyposażenia wanny.
Talerze (20–58 pozycji), ramki prostokątne i zawieszki pionowe (50–82 klamry) pozwalają ustalić stałe rozmieszczenie dla typowych detali, a dla detali o nietypowym kształcie Lorenzini projektuje zawieszkę pod konkretny detal. Powtarzalne zawieszanie ogranicza liczbę detali wymagających ponownej obróbki.
Zawieszka zaprojektowana pod detal

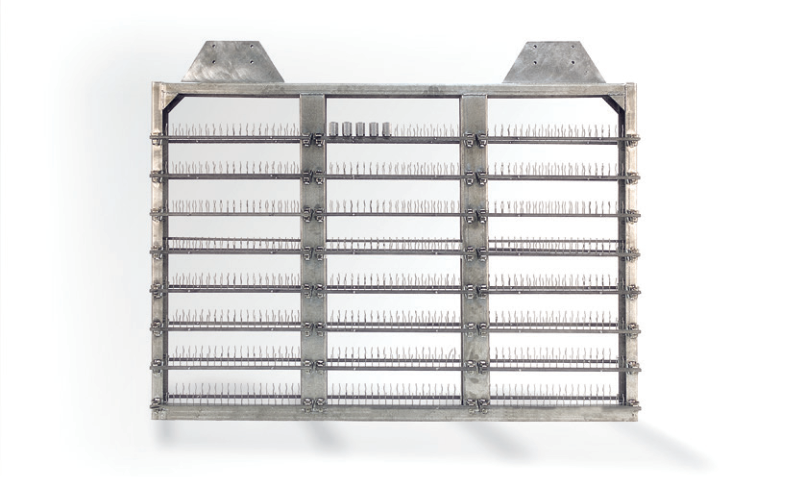

Standardowa zawieszka nie zawsze pasuje do detalu i linii. Lorenzini projektuje zawieszki specjalne z klamrami o dobranej grubości, w wymiarach wanny i z mocowaniem dopasowanym do belki – także ramy do linii z zrobotyzowanym załadunkiem i rozładunkiem, z mocowaniem bagnetowym i tolerancją do 0,2 mm.
Klamry, pręty i mocowania
Elementy do budowy, rozbudowy i naprawy zawieszek.
Klamry, sprężyny i szczypce

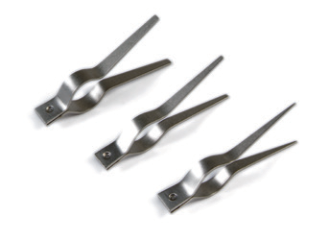

Klamry do zgrzewania, sprężyny druciane, klipsy oraz uniwersalne szczypce 0–65 mm.
Pręty, kołnierze i śruby
Pręty C.P. i Ti/Al, kołnierze, zaciski oraz śruby, nakrętki i podkładki tytanowe.
Właściwości tytanu
- mała gęstość i wytrzymałość porównywalna ze stalą (dwukrotnie większa niż aluminium)
- odporność na szeroki zakres kwasów, zasad, wód naturalnych i chemikaliów przemysłowych
- co najmniej dwudziestokrotnie większa odporność na erozję niż stopy miedzi i niklu
- odporność na kawitację i uderzenia, niska rozszerzalność cieplna
- materiał niemagnetyczny, łatwy w obróbce, z wysoką temperaturą topnienia
Dopuszczalna gęstość prądu w prętach tytanowych maleje ze wzrostem temperatury elektrolitu; dla prętów poza kąpielą przyjmuje się 0,8 A/mm².
Kosze anodowe, wężownice i wanny
Kosze anodowe
Kosze z hakami, standardowe i na wymiar, z workami z meraklonu MK302/P.
Wężownice i wanny
Wężownice spiralne i płaskie, wanny tytanowe i półprodukty tytanowe.
Wyposażenie linii galwanicznej
Potrzebujesz zawieszek do anodowania?
Prześlij rysunek lub zdjęcie detalu, wymiary wanny i belki – dobierzemy zawieszkę standardową albo przygotujemy projekt specjalny.
