Elementy konstrukcyjne zawieszek
Do budowy zawieszek Lorenzini dostarcza pręty z tytanu C.P. o przekroju okrągłym, kwadratowym i prostokątnym oraz pręty aluminiowe w płaszczu tytanowym 3/4″, z hakiem lub bez.

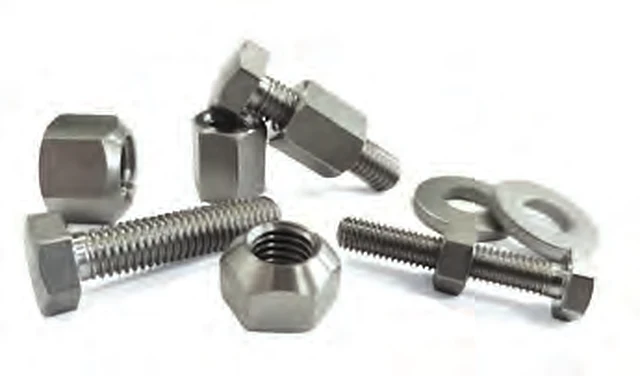

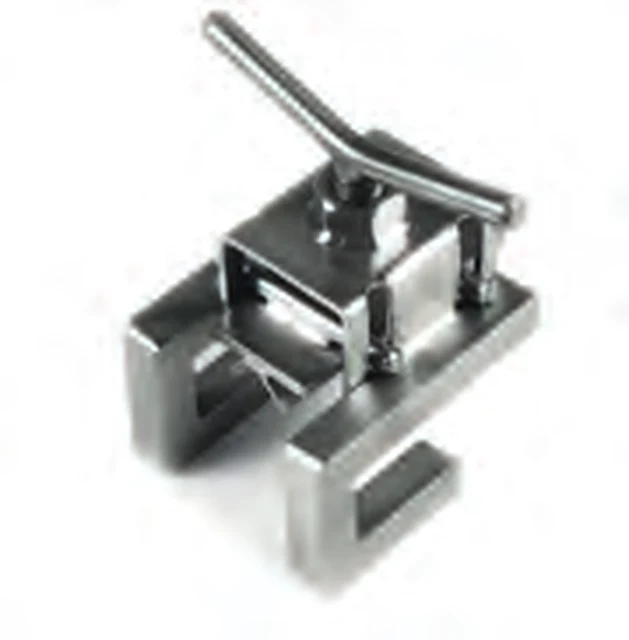

Kołnierze łączą ramki i talerze z prętami (korpus U zewnętrzny i wewnętrzny, śruby M8), podwójny kołnierz 90° łączy pręty pod kątem prostym. Śruby, nakrętki i podkładki tytanowe są wykonane według norm DIN 933, DIN 934 i DIN 125.
Najważniejsze cechy
- Pręty C.P. – Ø 4–50 mm, do 2355 A.
- Pręty Ti/Al 3/4″ – długość na zamówienie.
- Kołnierze i zaciski
- Śruby DIN 933, nakrętki DIN 934, podkładki DIN 125 – M4–M24.
Zastosowania
- budowa i rozbudowa zawieszek do anodowania i galwanizacji,
- doprowadzenie prądu do detali w kąpieli.
Modele i parametry
| Pręt C.P. | Masa [kg/m] | Przekrój [mm²] | Prąd [A] |
|---|---|---|---|
| Ø 6 | 0,127 | 28,3 | 34 |
| Ø 10 | 0,350 | 78,5 | 94 |
| Ø 16 | 0,925 | 201 | 241 |
| Ø 20 | 1,400 | 314 | 377 |
| Ø 30 | 3,200 | 706,5 | 848 |
| Ø 50 | 9,020 | 1962,5 | 2355 |
| 9,5 × 9,5 | 0,406 | 90,2 | 108 |
| 12,7 × 12,7 | 0,727 | 161,3 | 195 |
| 12,7 × 25,4 | 1,450 | 332,5 | 387 |
Obciążalność prądowa dla elektrolitu 20 °C; maleje ze wzrostem temperatury. Dla prętów poza kąpielą przyjmuje się 0,8 A/mm².
