Grzałka wyłącza się, zanim kąpiel opadnie
Część grzana grzałki zanurzeniowej musi być zawsze otoczona cieczą. Sygnalizator poziomu MAWO wyłącza grzanie, gdy poziom kąpieli spadnie poniżej punktu przełączania. W pływaku jest magnes, który przełącza kontaktron w rurce; styk otwiera się przy opadającym poziomie.
Sygnalizator podłącza się przez przekaźnik ochrony styków (230 V/16 A) lub wzmacniacz ESV1 na szynę DIN – bezpośrednio do grzałki albo do stycznika. Wersje z czujnikiem Pt100 łączą zabezpieczenie przed suchobiegiem z pomiarem temperatury w jednym elemencie.
Do mediów przewodzących służą sondy konduktometryczne ze sterownikami NR/RN 01, S-NR/S-RN 01, NR/RN 98, LC-01 i NR1 – sterują napełnianiem, opróżnianiem i chronią przed przelaniem lub suchobiegiem.
Najważniejsze cechy
- Pływak z kontaktronem – 1–6 punktów przełączania.
- PPH (do 80 °C), stal nierdzewna, PVDF
- Pt100 w sygnalizatorze – opcja.
- Sondy konduktometryczne – 1–8 elektrod, długość na wymiar.
- Sterowniki poziomu – min/maks, napełnianie i opróżnianie.
Zastosowania
- zabezpieczenie grzałek zanurzeniowych przed pracą na sucho,
- ochrona pomp przed suchobiegiem i wanien przed przelaniem,
- automatyczne uzupełnianie i opróżnianie wanien.
Modele i parametry
| Element | Dane |
|---|---|

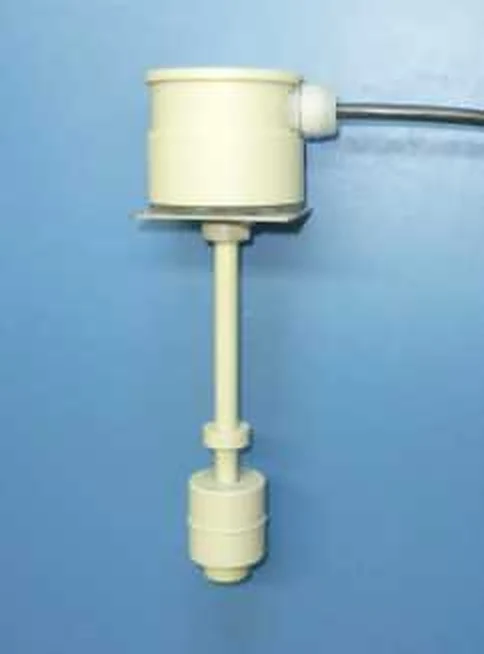

| Sygnalizator pływakowy PPH / stal / PVDF | 1–6 punktów, S1 = 50–500 mm lub dowolny, pokrywa MAWO |
| Sygnalizator z Pt100 | do 3 punktów przełączania + Pt100, układ 3-przewodowy |
| Sonda konduktometryczna NIV | 1–8 elektrod, stal 1.4571 lub tytan, kołnierz PVDF |
| Sonda NIV/PT100 KOMBI | 1–5 elektrod + Pt100 |

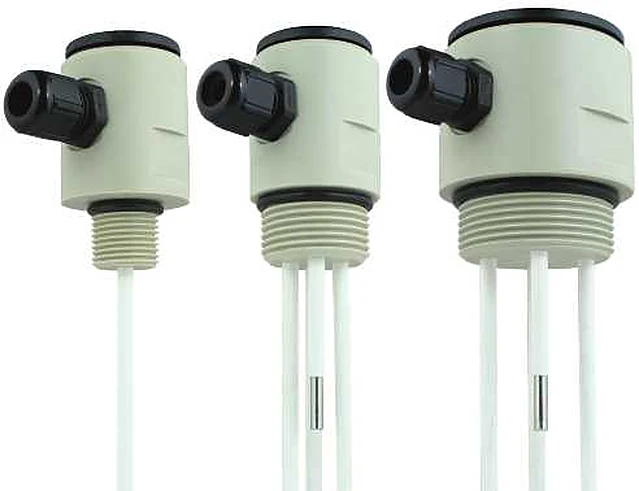

| Sondy poziomu (wersja 1 i 2) | 1–7 elektrod, 5–4000 mm, głowica PPH, IP65/IP68 |
| Przekaźnik ochrony styków | 230 V/16 A, 400 V/10 A, IP65 |
| Wzmacniacz ESV1 | szyna DIN, 230 V, przekaźnik 6 A |

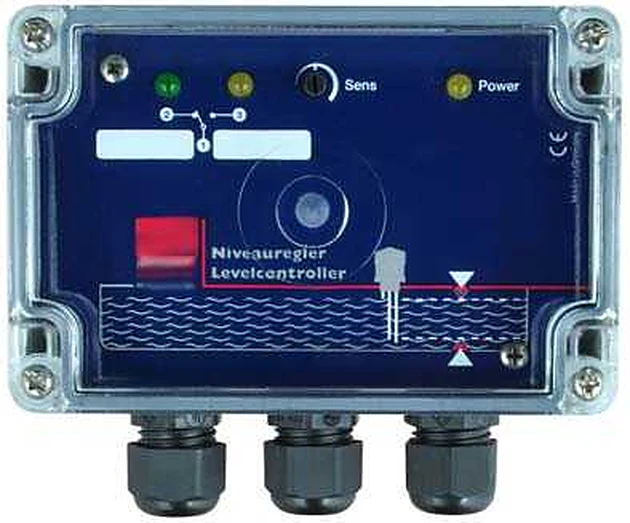

| Sterowniki NR/RN 01, S-NR/S-RN 01, NR/RN 98, LC-01, NR1 | 1 lub 2 poziomy, regulowana czułość |
Pływak musi poruszać się swobodnie – nie może się oblepiać ani zarastać osadem.
