Od termostatu do regulatora PID
Termostat MAWO ma szczelną obudowę z poliwęglanu i czujnik osłonięty rurką z FEP, dlatego pracuje bezpośrednio przy kąpielach z agresywnymi mediami. Zakres nastawy 5–95 °C (na zamówienie 20–150 °C), pokrętło wewnątrz lub na zewnątrz obudowy, obciążalność 15 A.

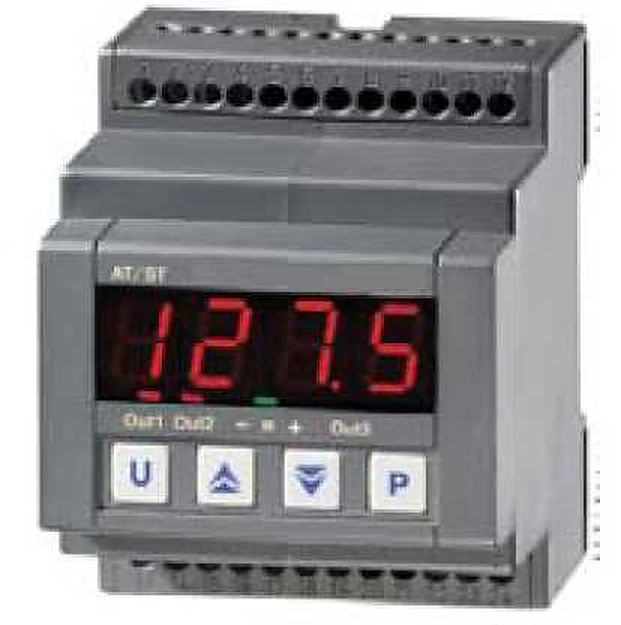

Cyfrowe regulatory DTR współpracują z czujnikami Pt100 i termoparami J, K, S. DTR 1 jest dostępny w wersji tablicowej i na szynę DIN (DTR 1-HUT), DTR 2 pracuje jako regulator, monitor lub ogranicznik temperatury, DTR 3 ma dwa styki sygnałowe, a DTR 4 pozwala wybrać napięcie zasilania, wejście czujnika i rodzaj wyjścia.

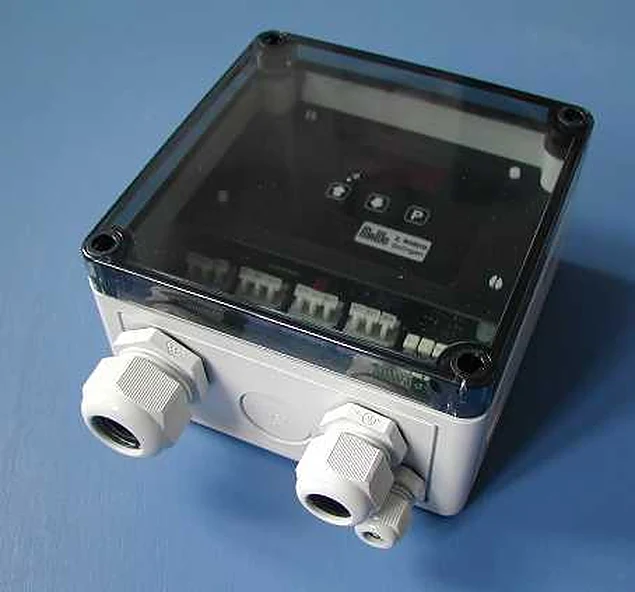

ELTC 1 to regulator gotowy do podłączenia grzałki 230 V o mocy do 3500 W (przekaźnik 20 A, zakres 0–390 °C). DTA 1 wyświetla temperaturę z dowolnego czujnika Pt100 na dużym wyświetlaczu LED.
Najważniejsze cechy
- Pt100 i termopary J, K, S
- Regulacja 2-, 3-punktowa i PID
- Obudowy IP55–IP66
- Montaż na szynie DIN, w tablicy lub na ścianie
Zastosowania
- regulacja temperatury kąpieli galwanicznych i chemicznych z grzałkami MAWO,
- współpraca z czujnikami Pt100 i zabezpieczeniami przed suchobiegiem MAWO.
Modele i parametry
| Model | Opis | Dane |
|---|---|---|
| Termostat MAWO | termostat kapilarny do kąpieli | 5–95 °C, 15 A, IP54 |
| DTR 1 / DTR 1‑HUT | regulator 2-, 3-punktowy lub PID | Pt100, J, K, S; 2 przekaźniki |
| DTR 2 | regulator, monitor, ogranicznik | 48 × 48 mm, Pt100 |
| DTR 3 | regulator z 2 stykami | Pt100, 230 V/10 A, IP55 |
| DTR 4 | regulator konfigurowalny | 48 × 48 mm, IP66 |
| ELTC 1 | regulator do grzałek 230 V | do 3500 W, 0–390 °C, IP55 |
| DTA 1 | wyświetlacz temperatury | −50…+200 °C, IP66 |
Do regulatorów dobieramy czujniki Pt100 MAWO.
