Grzałka, czujnik i skrzynka – gotowe do pracy
Skrzynki MAWO DTS łączą regulator temperatury DTR 1 z osprzętem zasilającym: stycznikiem, wyłącznikiem nadprądowym i wyłącznikiem różnicowoprądowym 30 mA. Grzałkę podłącza się do gniazda w skrzynce, a czujnik Pt100 lub termoparę do wejścia regulatora.

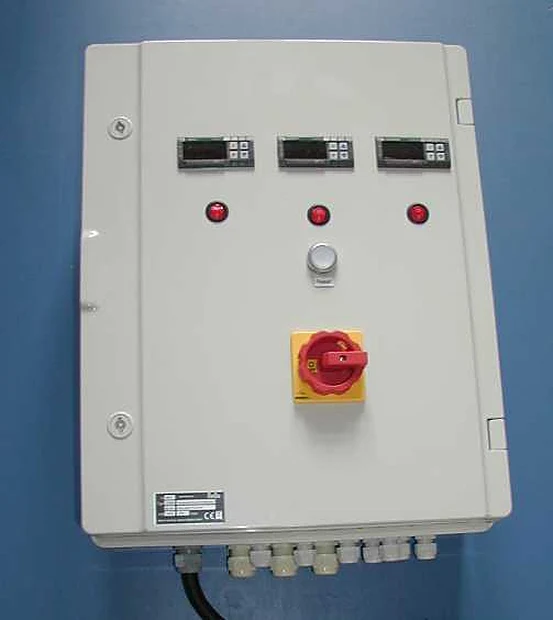

Opcjonalnie skrzynka może mieć zegar sterujący. Skrzynki DTSi wykonujemy na zamówienie – z kilkoma regulatorami, zabezpieczeniem przed suchobiegiem, wyłącznikiem awaryjnym czy sterowaniem silnikami.
Najważniejsze cechy
- Regulator DTR 1 – Pt100 lub termopara J, K, S.
- Wyłącznik różnicowoprądowy 30 mA
- Obudowa IP65
- Gniazdo Schuko lub CEE
- Zegar sterujący – opcja.
Zastosowania
- regulacja temperatury kąpieli galwanicznych i chemicznych z grzałkami MAWO,
- współpraca z czujnikami Pt100 i zabezpieczeniami przed suchobiegiem MAWO.
Modele i parametry
| Model | Zasilanie / gniazdo | Moc maks. | Obudowa [mm] |
|---|---|---|---|

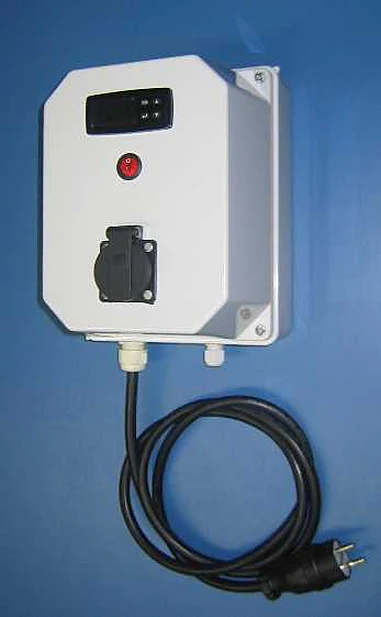

| DTS1 | 230 V, Schuko | 3500 W | 190 × 250 × 165 |
| DTS2 | 230 V, CEE niebieskie | 3500 W | 230 × 330 × 210 |
| DTS3 | 400 V3~, CEE 16 A | 9000 W | 400 × 250 × 200 |
| DTS4 | 400 V3~, CEE | 18 000 W | 400 × 250 × 200 |
| DTSi | na zamówienie | na zamówienie | na zamówienie |
Wszystkie skrzynki DTS mają stopień ochrony IP65.
