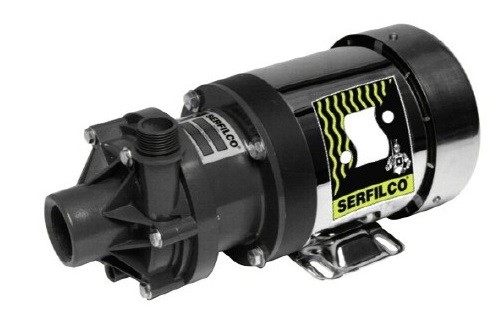

Pompa magnetyczna SERFILCO serii ST
Pompy SERFILCO serii ST nie mają uszczelnienia wału, więc są szczelne i nie przeciekają. Zespół magnesu wirnika unosi się w promieniowym polu magnetycznym wytwarzanym przez zewnętrzny magnes napędzany silnikiem. Części mające kontakt z cieczą są niemetalowe: z polipropylenu (do 85 °C) albo z PVDF (do 90 °C). Dzięki stabilnemu termicznie PPS pompy mogą pracować na sucho przez ograniczony czas – do 1 godziny. Seria ST obejmuje pompy o wydajności do 800 l/min i wysokości podnoszenia do 37 m.
W wykonaniu PP korpus i wirnik są z PP/PPS, oś ceramiczna, o-ring z EPDM, łożysko z graflonu. W wykonaniu PVDF korpus i wirnik są z PVDF/PPS, o-ring z Vitonu.
Zasada działania pomp magnetycznych
Przeniesienie napędu z silnika do sekcji pompy odbywa się przy pomocy sprzęgła magnetycznego. Sprzężenie wytwarzają magnesy, z których jeden podłączony jest do wału napędowego, a drugi tkwi w wirniku. Magnesy rozdziela wewnętrzny korpus pompy – nie ma mechanicznego połączenia pomiędzy sekcją płynu a silnikiem (pełna hermetyczność).
W pompach SERFILCO typu ST obudowa wykonana jest z niezwykle trwałego polisiarczku fenylenu PPS. Dodatkowo łożyska z graflonu, lepiej niż inne odprowadzają ciepło (grafit smaruje i zwiększa przewodność cieplną).
Parametry
| Model | Materiał | Qmax [m³/h] | Hmax [m] | Silnik [kW] | Zasilanie | Przyłącza |
|---|---|---|---|---|---|---|
| ST2X1‑1/4‑MPCK‑7 | PP | 21 | 22 | 1,5 | 400 V, 3 fazy | 2″ / 1 1/4″ |
Qmax – maksymalna wydajność, Hmax – maksymalna wysokość podnoszenia; 2850 obr./min przy 50 Hz. Przyłącza gwintowane BSP. Wykonanie z PVDF – na zamówienie.

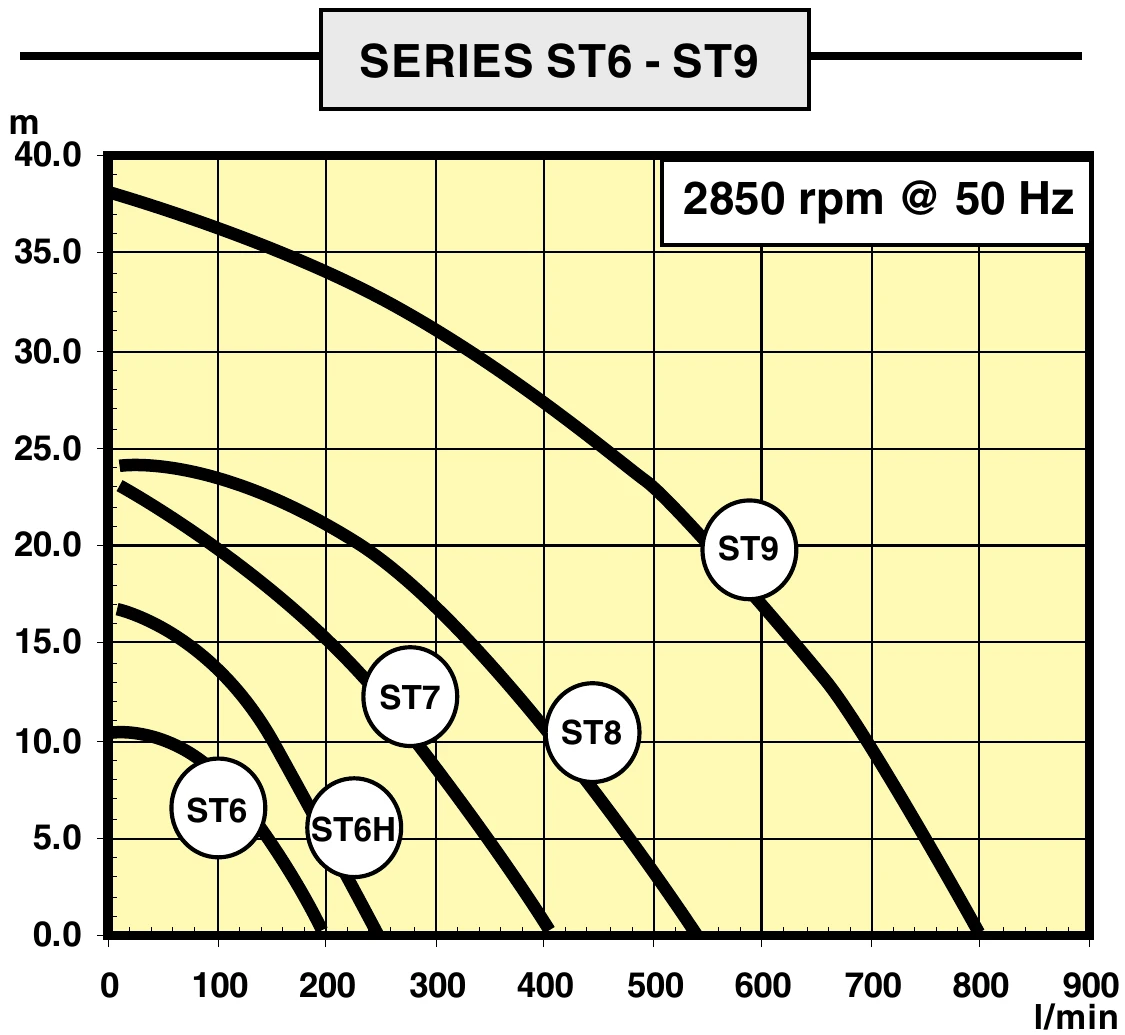

Krzywe wydajności
Standardowy wirnik jest przeznaczony do cieczy podobnych do wody o gęstości do 1,2. Ciecze o gęstości do 1,8 można pompować, jeśli zmniejszy się średnicę wirnika, zdławi wypływ albo opory filtra lub instalacji utrzymają magnes wirnika w synchronizacji. Dla pełnej ochrony pompy zalecamy monitor obciążenia silnika – wykrywa m.in. kawitację, utratę zalania, zamknięty zawór tłoczny i zablokowane wkłady filtra.
Pompy magnetyczne Hendor, SERFILCO i Mefiag porównujemy na stronie Pompy magnetyczne.
