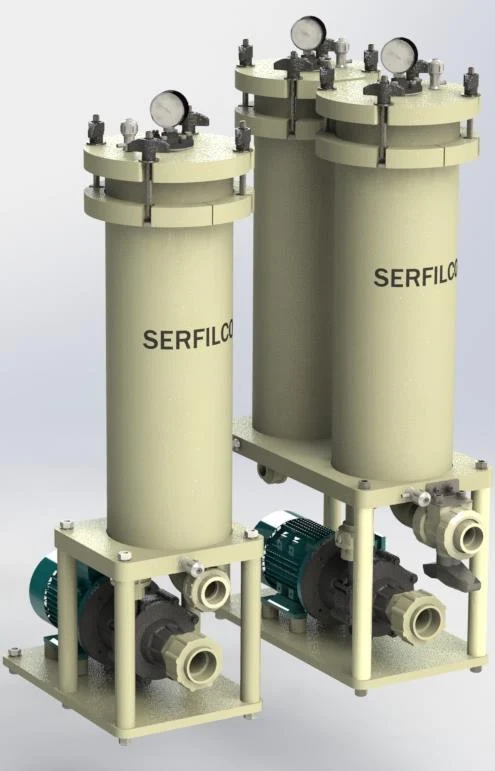

Kompaktowe systemy filtracji kąpieli galwanicznych
Seria HM to zaawansowane, kompaktowe systemy filtracji zaprojektowane specjalnie dla przemysłu galwanicznego. Systemy te zapewniają niezawodną, wysokowydajną filtrację w małych gabarytach, idealnie nadając się do małych i średnich wanien procesowych w branży galwanicznej, anodowaniu, PCB oraz przemyśle lakierniczym.
Standardowa komora mieści jeden plisowany wkład 6″ lub cztery wkłady z podwójnym otwarciem (DOE). 6-calowy kartridż z plisowanego PP oferuje wysoki przepływ, dużą zdolność zatrzymywania zanieczyszczeń, długą żywotność i szeroką kompatybilność chemiczną; podwójne uszczelnienie, konstrukcja SOE i uchwyt ułatwiają wymianę.
Najważniejsze cechy
- Bezuszczelnieniowe pompy magnetyczne – magnetyczne pompy serii SG zapewniają całkowitą separację filtrowanego roztworu i niezawodną pracę bez ryzyka wycieków.
- Komory filtracyjne z obrabianego PP – kompatybilność chemiczna i temperaturowa w szerokim zakresie zastosowań.
- Wysokowydajne media filtracyjne – oprócz standardowych wkładów 2,5″ dostępne plisowane wkłady 6″ – wysoka przepustowość, długa żywotność i duża pojemność na zanieczyszczenia.
- Opcjonalne zbiorniki dodatkowe – komory z węglem aktywnym do usuwania zanieczyszczeń organicznych z kąpieli galwanicznych.
Zastosowania
Systemy SERFILCO stosuje się m.in. w:
- liniach galwanicznych, przy powłokach nakładanych elektrochemicznie i chemicznie (Ni, Cu),
- liniach do anodowania, trawienia i fosforanowania,
- liniach czyszczących i przy obróbce PCB,
- oczyszczalniach ścieków.
Wyposażenie standardowe
- obrabiana komora z PP dla 4 wkładów DOE lub wkładu 6″,
- odporna na korozję podstawa z PP, 4-słupowa,
- uszczelnienia EPDM,
- pompa magnetyczna serii SG (PP / ceramika alumina / Graflon),
- zewnętrzne elementy ze stali nierdzewnej,
- zawór odpowietrzający z PP,
- manometr z osłoną,
- połączenia kołnierzowe.
Wyposażenie dodatkowe
- uszczelnienia Viton (-V),
- zabezpieczenie pompy przed suchobiegiem P-10 (kod 99-1170),
- różne media filtracyjne na zamówienie.
Wkłady i media
| Kod | Rodzaj | Parametry |
|---|---|---|
| 01HFU20U | wkład Hi-Flow 6″ Maxi-Depth | 1 µm, 20″ |
| 05HFU20U | wkład Hi-Flow 6″ Maxi-Depth | 5 µm, 20″ |
| 10HFU20U | wkład Hi-Flow 6″ Maxi-Depth | 10 µm, 20″ |
| 99-0995-25 | węgiel aktywny GAC | opakowanie 25 kg |
| NS-7873 | absorbent oleju | opakowanie 5 kg |
| CU20P | węgiel aktywny | opakowanie 12 szt. |
Modele i parametry
| Model | Wydajność [m³/h] | Silnik [kW] | Media | Przyłącza [mm] |
|---|---|---|---|---|
| PPHM1(20)SG10(70)DM0.5 | 5 | 0,37 | 1 × HF 6″ | 40 × 40 |
| PPHM1(20)SG10(85)DM0.5 | 8 | 0,37 | 1 × HF 6″ | 50 × 40 |
| PPHM1(20)SG10(98)DM0.75 | 11 | 0,55 | 1 × HF 6″ | 50 × 40 |
| PPHM8SG10(70)DM0.5 | 5 | 0,37 | 4 × DOE 2,5″ (20″) | 40 × 40 |
| PPHM8SG10(85)DM0.5 | 8 | 0,37 | 4 × DOE 2,5″ (20″) | 50 × 40 |
| PPHM8SG10(98)DM0.75 | 11 | 0,55 | 4 × DOE 2,5″ (20″) | 50 × 40 |
Materiał: PP/EPDM. Pompa magnetyczna SERFILCO serii SG.
